91. Aparato Expensor de la Rodilla. El Rotuliano.

Seguimos viajando a través del MMII y nos topamos con la Articulación de la Rodilla.

Es una articulación estudiable con Ecografía, si bien no toda ella, digamos que la parte más interna de la cápsula articular, los ligamentos cruzados, los meniscos, los ligamentos colaterales y la articulación patelo-condílea deben ser estudiada con RMN mejor…pero el aparato extensor de la Rodilla, la inserción del Cuádriceps (como ya vimos) y el Tendón Rotuliano son muy estudiables con la Eco.

El Tendón del Rotuliano une la parte distal de la Rótula,que es el Sesamoideo más grande del cuerpo humano, con la Espina Anterior de la Tibia. El Rotuliano es muy superficial, por eso es muy importante una sonda de alta frecuencia para su estudio…Posterior al Rotuliano y estudiable con Ecografía tenemos la Grasa de Hoffa que es una almohadilla grasa que interviene en la movilidad de la articulación.

El Tendón Rotuliano es alargado, fino e hiperecogénico entre el Tejido Celular Subcutáneo y la Grasa de Hoffa.

La Grasa de Hoffa la verás entre el Tendón y la articulación de los huesos de la Rodilla, se ve ligeramente hipoecogénica con  respecto al Tendón, es voluminosa y heterogénea y puede albergar cierta cantidad de líquido perirotuliano que puede ser normal, dependiendo de la cantidad y de la localización de dicho líquido que de verse, será peritendinoso, anecoico y  casi siempre más cerca de la inserción tibial del Tendón.

Normalidad.Anatomía.
Ojo a la Anisotropía

La exploración es fácil, la/el paciente estará tumbado en decúbito supino y pediremos flexión cómoda de la articulación con el fin de estirar el tendón y así eliminar la Anisotropía (hipoecogenicidad) que habitualmente encontrarás cerca de la inserción tibial donde el rotuliano cambia su angulación ligeramente para insertar más superficial, esto puede inducir a error de diagnóstico con tendinitis del rotuliano (Imagen superior).

Puedes luchar contra la Anisotropía, flexiona más la rodilla, pon gel y siempre dos proyecciones.

Siempre realizamos cortes longitudinales y transversos del Tendón, estudiando globalmente toda la región extensora, colocando debidamente los Pictogramas, desde la Rótula hasta la inserción en la Tibia, haciendo todo el recorrido del Rotuliano y completando el estudio con el estudio de la inserción del Cuádriceps, es muy recomendable porque completarás el estudio de todo el aparato extensor de la Rodilla.

Corte Longitudinal.Normalidad y Patología.Observa medidas (flechas).
Corte Transversal.Normalidad y Patología.

En las imágenes superiores observas cortes longitudinales y Transversales de patología y normalidad en un Rotuliano en su porción rotuliana. Observa el aumento de tamaño y la hipoecogenicidad de esta patología habitual, respecto de la normalidad de la otra rodilla, y que es la Tendinitis del Rotuliano.

En las imágenes inferiores observarás con más detalle esta patología…incluso, en algunas tendinitis puede existir, aunque no es habitual, presencia de fibras rotas, como es en este caso, donde se objetiva en las fibras de rotuliano más centradas una imagen redonda, pequeña y anecoica, correspondiente a líquido producido por el sangrado de las fibras rotas (corte transverso).

Aumento de tamaño e hipoecogenicidad,flecha y línea roja, y fibras normales, flecha verde.
Corte Transverso. Imagen anecoica, dentro de una imagen redondeada e hipoecogénica de fibras tendinopáticas.

En conclusión, la patología más habitual, que es la tendinitis del Rotuliano, se verá con aumento de grosor de las fibras del Tendón afectada, hipoecogenicidad, que debemos estar seguros que no es anisotropía, para ello, estudiaremos con flexión de la rodilla y comprobaremos el hallazgo en dos proyecciones y comparativa con el lado contralateral, presumiblemente sano.

Trabaja mientras otros duermen, Estudia mientras otros se divierten, Persiste mientras otros descansan y Vivirás lo que otros tan solo sueñan…









58. Protocolo de Abdomen. La Próstata.

Cuando realizamos un estudio de La Próstata es condición indispensable que conozcamos la anatomía prostática, cómo está ubicada espacialmente y su función, en el enlace podéis investigar, una vez que ya tengamos las ideas claras, nos metemos en honduras…

Lo primero y más importante, para atender convenientemente una petición de estudio de la Próstata lo que tenemos que tener es una vejiga lo suficientemente llena para poder valorarla bien. Una vejiga mal repleccionada puede darnos problemas, pero una vejiga excesivamente repleccionada, también, el paciente puede estar incómodo y sobre todo, una replección excesiva puede comprimir la glándula y desplazarla y no podremos estudiarla bien.

En ocasiones deberemos pedir al paciente que beba agua y no orine para poder realizar el estudio correctamente.

Al rellenar la Vejiga, lo que conseguimos es una “ventana” para visualizar mejor estructuras como las Próstata que están muy escondidas, por profundidad o por colocación Anatómica. Por eso es indispensable una buena preparación del paciente. Se consigue gracias al aumento de transmisión favorecido por espacios puramente acuosos, como la vejiga llena de orina La interacción del haz ultrasónico y la materia lo explica bien.

Además de una vejiga suficientemente repleccionada, necesitamos esquivar el Pubis, anterior a la Próstata, para eso tendremos que realizar una angulación, que estará en función de cada paciente, para poder acceder a la glándula correctamente tanto en transverso como en longitudinal, que son los dos planos que necesitamos para hacer la medida de la Próstata en los tres ejes de espacio para obtener un volumen de la estructura.

Para llegar a ver la Próstata, con el paciente debidamente preparado, vamos a localizar un corte transverso de la Vejiga y cuando la veamos, realizaremos la angulación arriba mencionada para llegar a la Próstata, este paso es el más complicado técnicamente, pero aquí reside el éxito de la exploración, mira, he hecho un dibujo para explicarlo:

Corte localizador Vejiga.
Resultado.
Con angulación caudal.
Resultado.

Perfecto, ahora que ya tenemos localizada la estructura hay que realizar dos cortes, transverso y longitudinal, de dicha glándula y haremos fotos de aquellos que lógicamente nos representen en la imagen la Próstata en su máximo tamaño, es decir, cortes centrales, no nos valen cortes periféricos de la estructura, ojo que en algunos pacientes, ésta será grande, pero en otros, será más pequeña y eso nos puede dificultar nuestra labor y tendremos que ser muy fino/as.

Los cortes serán estos:

Rojo: Transverso. Amarillo: Longitudinal SIEMPRE CON ANGULACIÓN.

El resultado será lo más parecido a esto:

En la imagen podemos ver, posterior a la Vejiga (anecoica), una estructura ovalada, hipoecogénica y homogénea, que es la Próstata, a la que le realizamos tres medidas para obtener un volumen:

  • Derecha-Izquierda (Corte Transverso)
  • Antero-Posterior (Corte Transverso)
  • Cráneo-Caudal (Corte Longitudinal)

Estos tres cortes son indispensables para conseguir el volumen de la estructura, que previamente, en nuestro menú, habremos activado entrando en MEDIDAS y seleccionando la opción de VOLUMEN, que en cada casa comercial, será de una manera determinada.

Medidas y Volumen en cm3.

Una vez que ya hemos medido la Próstata, podemos realizar el estudio de una estructura, a menudo olvidada, pero muy importante y que debe incluirse en este protocolo, que son las Vesículas Seminales que si están vacías, pueden no verse, pero que si están llenas de semen se observarán así:

Vesículas seminales.

También debemos estudiarlas en transverso y en longitudinal.

Corte Longitudinal de la Vesícula Seminal Izquierda.

Ecográficamente son ovaladas, situadas a ambos lados de la línea media e hipoecogénicas, posteriores y craneales a la Próstata, entre la Vejiga y el Recto, por tanto, y por su tamaño reducido hay que perder un poco de tiempo en su búsqueda.

En algunos estudios se nos puede solicitar el estudio del Residuo postmiccional en el contexto de alguna patología referente al Aumento de la Próstata en relación con procesos benignos o no…

Para realizar dicho estudio, cuando hayamos terminado el estudio estándar, lo que debemos hacer es pedirte al paciente que orine todo lo que pueda y después hacer un estudio del volumen de la Vejiga con el contenido que quede tras la micción, de igual modo que hemos realizado el de la Próstata y haciendo indicar en la foto final “residuo postmiccional” a efectos de informe radiológico.

El objetivo principal del estudio de Próstata es el estudio de la Hiperplasia Benigna de Próstata.

En este estudio el/la Radiólogo/a valora el tamaño de la Próstata según las características del paciente, sobre todo, de la edad.

Lo que nosotros tenemos que tener muy claro en este estudio es:

  • La HBP: Es el aumento del volumen prostático. Se debe a una hiperplasia benigna o adenomatosa.
  • Ecográficamente se ve una próstata con aumento de tamaño en sus 3 dimensiones.
  • El volumen normal prostático es de entre 15 y 20 cc. El resto de medidas por encima de este valor serán estudiadas por los especialistas de Urología.

En la Próstata es habitual ver calcificaciones groseras debido a Prostatitis de repetición, se verán como imágenes hiperecogénicas groseras dentro de la estructura prostática.







52. Protocolo de Abdomen. El Bazo.

Después del Riñón derecho, nos vamos hacia el lado izquierdo, concretamente al Hipocondrio Izquierdo, allí encontramos el Bazo.

Es un órgano intraperitoneal.

Está en continuidad con el diafragma. Contacta con el riñón izdo. Inferiormente y con el estómago y la cola del páncreas medialmente.

La arteria esplénica se origina en el tronco celiaco.

La vena esplénica sale del bazo en el hilio y confluye con la vena mesentérica superior y forma la vena porta.

El Bazo es un órgano difícil de estudiar, cuando uno comienza a formarse en ecografía cuesta mucho ubicarlo, capturarlo, aunque sepamos su localización.Pero ¿porqué?

Hay varias razones, a saber, es un órgano subcostal, en ocasiones puede ser muy pequeño y está rodeado de mucho aire, concretamente del ángulo esplénico colónico. Si todos estos agentes se alinean en nuestra contra, encontrarlo y estudiarlo es difícil, pero se combate, como digo siempre, con técnica.

Nosotros, cuando tenemos Técnicos o Residentes de Radiología que empiezan a formarse con nuestro equipo y al principio se frustran por no poder con esta estructura, decimos siempre que al principio el Bazo es una estructura que nunca encontramos, pero que cuando lo veamos por primera vez sin ayuda, nuestra mano siempre lo va a “encontrar”…y eso, no es ni más ni menos que técnica.

Partiremos de la posición en longitudinal en línea axilar media izquierda a la altura de la 9-10 costilla y ahí buscaremos el órgano según anatomías. Hacemos cortes transverso y longitudinal.

Punto de partida. Corte Longitudinal.
Cortes.Posiciones de Sonda.

Ecográficamente es una estructura voluminosa, hiperecogénica y homogénea que no debe medir en adultos más de 12 cms. Los vasos de la estructura se verán anecoicos.

Semiología ecográfica.
Detalle del vaso.

El objetivo principalmente es observar el órgano, demostrar que no tenga patología y hacerle medidas en el corte longitudinal al menos.

Longitudinal con medidas. Observe el lector el pictograma.
Transverso. Detalle del pictograma en amarillo.

El o la paciente se debe encontrar en decúbito supino o decúbito lateral derecho, recomiendo exploración del órgano en ambas posiciones y escoger la mejor para hacer las fotos y medidas.

La estructura del Bazo hace que tanto en transverso como en longitudinal el Bazo aparece ecográficamente como una estructura que estuviese reflejada en un espejo. Mira:

En Long y en Trans como si la estructura estuviese reflejada.

La sonda en adultos será de baja frecuencia, en pediatría, depende del tamaño de la/el paciente. En neonatos y menores de 4 años más o menos, siempre podremos usar frecuencia altas.

No es un órgano al que no afecta gran cantidad de patología, pero una gran parte de esta patología que le afecta es infecciosa o de origen hematológico y puede provocar esplenomegalia, que trataremos en el siguiente post.

Para terminar os voy a comentar que estas proyecciones son útiles para estudiar posibles lesiones de la cola de Páncreas y tenemos la experiencia contrastada de hallazgos patológicos en dicha localización desde este acceso no vistos en el acceso por vía normal para el estudio del Páncreas. En estas proyecciones el la cola pancreática se ve ligeramente hiperecogénica junto al borde interno del Bazo, cerca de su hilio. En la siguiente foto te lo marco en Rojo. Esta visualización de la cola pancreática requiere más experiencia y estar habituado a la técnica.

Localización cola pancreática.

A mis alumnos Cristina y Mario, este Post, es un poco de ellos también.





48. Protocolo de Abdomen. Lóbulo Hepático Derecho.

En el Post 48 vamos a estudiar el Lóbulo Hepático Derecho y vamos a escoger una imagen de esta región anatómica hepática donde podamos ver una mayor cantidad de superficie del LHD, donde veamos diafragma y donde veamos nítidamente los márgenes y delimitaciones del LHD y su especial relación con el pulmón derecho…

La imagen que guardamos para el protocolo indicará al Radiólogo/a, si no señalamos nada, que esa parte del hígado está controlada y libre de lesiones.

Llevaremos a cabo esta exploración tanto en Decúbito Supino como en Decúbito Lateral Izquierdo, con el brazo derecho a la cabeza del paciente y en inspiración forzada. Harán falta varias inspiraciones para poder estudiar todo el área hepática derecha correctamente, siempre atentos a las capacidades de el/la paciente.

El objeto de tumbar al paciente sobre su lado izquierdo para evaluar todo el LHD se debe a una razón muy simple. El Hígado al volcar el cuerpo sobre el lado izquierdo tiende a caer mínimamente y podemos aprovechar ese mínimo movimiento para provocar una variación que nos permita estudiar los márgenes subdiafragmáticos, a menudo, inaccesibles y donde pueden ocultarse lesiones que podrían pasar desapercibidas si no efectuamos esta maniobra.

La sonda se dispondrá de igual modo que para estudiar Suprahepáticas y angularemos nuestra mano en función de las necesidades del área a estudio y de la morfología y anatomía estudiada. Nos moveremos en todo el margen del reborde costal inferior derecho para aprovechar y visualizar todo el área.

Estructura a estudio y colocación de la sonda.

Debemos repasar, escudriñar, diría yo cada rincón del hígado, tanto LHI como LHD en esta posición DLI y una vez repasado y estando seguros de no habernos dejado nada sin ver, realizar la foto y pasar a la siguiente imagen.

Nombro también aquí al LHI porque aunque haya sido estudiado pormenorizadamente con anterioridad, repasar nunca está de más y más si lo hacemos variando la posición de la/el Paciente.

Esta imagen será vital para demostrar que el ángulo costofrénico derecho esté libre de derrames pleurales, que de existir, se verían como una cuña anecoica (lo estudiaremos en su momento) y que si la exploración es normal, se verá artefactado por la normal presencia de aire en el parénquima pulmonar locorregional. Algunos derrames pleurales son visto por primera vez en este tipo de protocolo, el/la Técnico siempre alerta ante cualquier cambio respecto de la normalidad.

El Diafragma se verá como una línea hiperecogénica lineal, curva y lisa. Mucho ojo con la presencia de el Artefacto de Espejo que es tremendamente habitual en esta localización, te pongo una enlace para que puedas repasarlo.

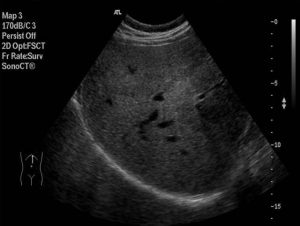

La imagen que perseguimos es esta:

Con la correlación anatómica lo comprenderás mejor…

Obsérvese la colocación correcta de la sonda en el pictograma en amarillo.

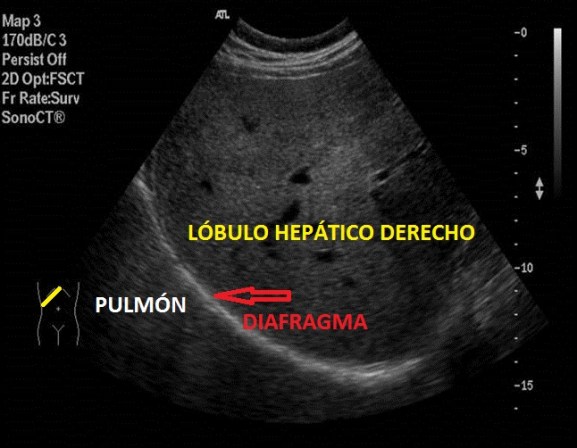

LHD Homogéneo con sus imágenes anecoicas correspondiente a vasos hepáticos.
