60. Protocolo de Mama. Exploración y tejido normal.

El Protocolo de Mama desde mi punto de vista es el más difícil de los protocolos que realizo de forma habitual, la consideraciones especiales de esta técnica, de las pacientes que acuden a la revisiones, hacen que la presión y la responsabilidad sean muy elevadas.

Empezamos…

Objetivo Principal:

Diagnóstico no invasivo específico en pacientes con hallazgos clínicos y/o mamográficos anómalos para localizar lesiones sospechosas. Si es así la/el radióloga/o podría recomendar realizar biopsia o alguna otra prueba invasiva.

Si se demuestran hallazgos benignos esta técnica podría ahorrar a la paciente la realización de una biopsia.

¿Porqué los ultrasonidos?

Mayor capacidad de diferenciar el tejido normal e identificar además:

  • Aire
  • Grasa
  • Agua
  • Metal o calcio

La ecografía es capaz de demostrar diferentes tipos de densidad agua, lo que no puede hacer la mamografía.

Exploración complementaria, ¿Porqué?:

  • Es muy difícil detectar las microcalcificaciones.
  • Es una técnica muy «Operador-Dependiente».
    • Requiere un alto nivel de experiencia por parte de la/el Técnica/o.

Es una técnica donde Mamas densas y Polinodulares hacen que se resienta la efectividad de dicha técnica es decir, disminuye la sensibilidad del estudio y dificulta y alarga las exploraciones.

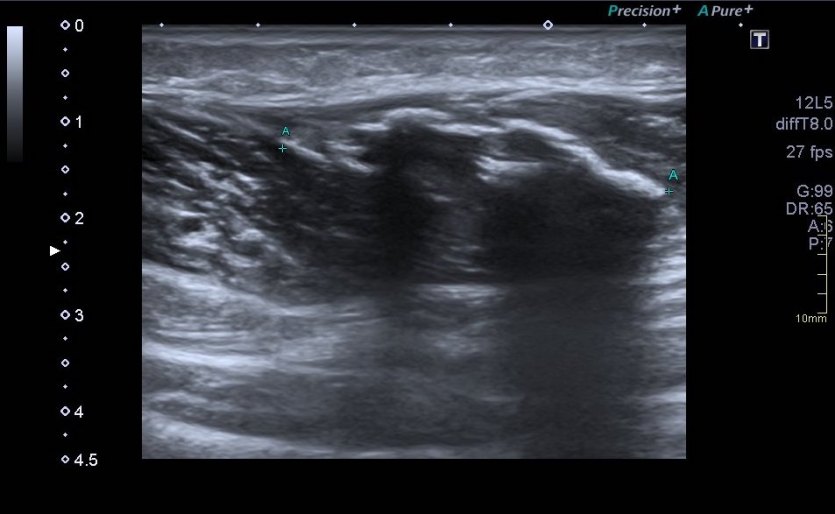

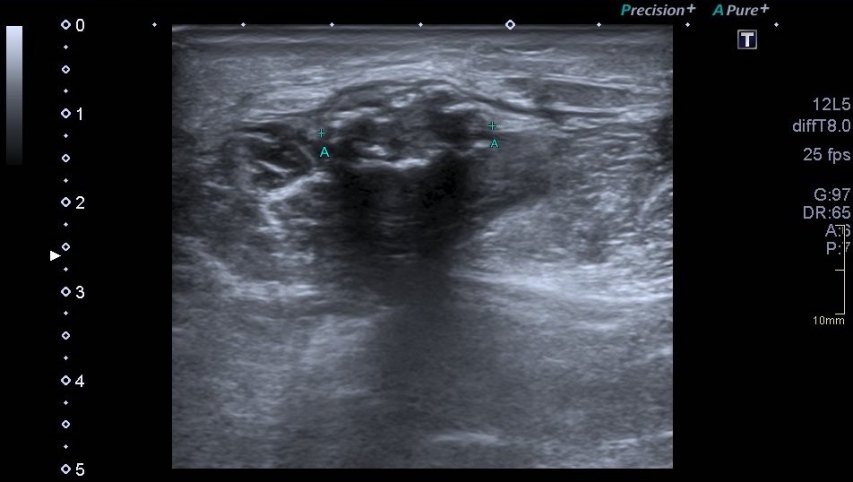

Se requiere un equipo de media-alta gama para poder hacer evaluaciones de lesiones que siendo menores de 3 mms hemos demostrado como enseñaré cuando lleguemos a la patología habitual, que se pinchan y dan positivo para Ca.

Petición:

La petición puede llegarnos desde fuera del servicio de rayos, o desde dentro, donde se quiera complementar con ecografía una exploración de mamografía.

Cuando nos llega la petición por parte de la/el radióloga/o, nos señalará si tiene alguna sospecha que haya visto en la mamografía.

Es vital saber lo que le pasa a la paciente, tanto con la información clínica como con su testimonio.

La imagen:

La diferencia entre la mamografía y la ecografía es que mientras que la mamografía es una técnica donde se superponen las imágenes, ya que es un sumatorio de estas, en la ecografía hacemos un corte tomográfico donde vemos de superficial a profundo todas las capas de tejido existente evitando superposiciones.

Al no haber superposiciones tanto los hallazgos patológicos como la anatomía normal se complementan para ofrecer máxima información.

La técnica:

  • Transductores de ALTA FRECUENCIA. Siempre emplear la mayor frecuencia posible. La/el Técnica/o valorará la posibilidad de usar imagen fundamental en lugar de los ármonicos en la exploración de eco de mama.
Transductores de alta frecuencia.Lineales.
  • Paciente en decúbito supino y oblicuo-supino y brazo sobreextendido sobre la cabeza. Manejaremos a la paciente en función del volumen de la mama para tener siempre la estructura a estudio colocada idóneamente para ejecutar la técnica.
  • Cortes radiales y antirradiales ortogonales.

Para hacer los cortes radiales haremos que la mama sea un reloj, desde cada hora posicionaremos el transductor y lo llevaremos desde el extremo de la mama hasta el pezón. así vamos a repetir con todas la horas.

Después, dividiremos en 4 cuadrantes la mama y realizamos cortes longitudinales y transversos, tantos pases como necesitemos para cubrir cada cuadrante en función del tamaño de la mama, en cada cuadrante garantizándonos así pasar tres veces por cada zona de la mama.

  • Ligera compresión de la mama con el transductor para adelgazar la zona a estudio.
  • Siempre incluir en el protocolo el estudio axilar. Una vez hayamos recorrido la estructura terminaremos la exploración estudiando detenidamente el área de la Axila realizando cortes axiales y longitudinales de la región.Haremos fotos de cada cuadrante y de la axila si es un estudio sin patología.Es decir,5 fotos por cada mama.
  • Siempre hacer los recorridos por la mama con la sonda perpendicular a la piel de la mama con el fin de evitar artefactos, siempre adaptándonos a la anatomía.
  • Muy importante la correcta colocación y el uso del pictograma.

Anatomía ecográfica:

En una imagen ecográfica del estudio de la mama por ecografía estándar observamos una imagen tomográfica, donde vemos una serie de “capas” de ecogenicidad diferente que se corresponde con la flechas indicando el tipo de tejido al que pertenecen.

Ecogenicidad:

La Piel y el tejido celular subcutáneo es la capa más superficial, después la grasa, normalmente hipoecogénica respecto del tejido mamario, que es hiperecogénico, más en profundidad el músculo, otra vez hipoecogénico y finalmente podemos estudiar, el hueso de la costilla, o el cartílago y el pulmón, que en tiempo real podemos verlo incluso moverse en su capa pleural que se ve hiperecogénica.

El tejido mamario normal se distribuye aleatoriamente en función de cada paciente y de sus características.

Podemos diferenciar muy a groso modo 3 tipo de tejido mamario, uno donde el tejido sea predominantemente graso, otro donde sea muy denso y otro intermedio.

Tejido denso.

Es un tejido abigarrado con gran cantidad de interfases que dificultarán la exploración.

Tejido intermedio.
Tejido graso.

En un tejido graso las lesiones se identifican mejor, gracias al tejido graso, pasa igual con la mamografía.

En la Axila encontramos tejido graso, muscular, vasos normales dentro de la anatomía axilar, pero nuestra búsqueda se tiene que dirigir a los ganglios axilares. Estos tienen un aspecto ovalado, hipoecogénico en la corteza ganglionar e hiperecogénico en el seno renal. Además su vascularización estará conservada observándose arteria y vena en cada ganglio. Así:

Ganglio normal.

Otros tejidos habituales, pueden ser estos:

La zona retroareolar.

El estudio normal del conjunto areola pezón de la mama es dificultoso por la orografía de la zona, la areola puede sufrir modificaciones con la estimulación por frío del gel, se arruga y alberga aire que dificulta la exploración,para ello cuando lleguemos a esa zona del estudio, tendremos que angularnos buscando la parte posterior del pezón desde los cuatro puntos principales que en nuestro dibujo de la división horaria de la mama correspondería a las 12,las 3,las 6 y las 9. Entonces desde las 12 de la zona de la areola tenemos que angular la sonda hacia las 6 y viceversa, e igualmente con las 3 y la 9 horas de la areola.

Así podremos asegurarnos que retropezón no nos dejamos nada sin ver.

Habitualmente podemos ver conductos alargados anecoicos que confluyen en el pezón.

Costilla.

La costilla se verá hipoecogénica con sombra acústica posterior, ojo a los principiantes no confundir estas estructuras ovaladas con lesiones del parénquima de la Glándula mamaria.

Protesis mamarias.

Algunas pacientes pueden estar intervenidas y poseer prótesis mamarias cuyo aspecto normal es anecoico y de tamaño variable.

En el post siguiente veremos la patología habitual.













59. Protocolo de Abdomen. El Útero y los Ovarios.

Bien, con este post terminamos el protocolo de Abdomen, muchos Post y llegamos a final con el estudio de la pelvis femenina. Lo primero que hay que decir que este es el estudio abdominal de esta región, normalmente, útero u ovarios deben estudiarse con ecografía transvaginal. Pero para completar el protocolo, igual que con la Próstata vamos a estudiar Útero y Ovarios.

Anatómicamente:

Los ovarios tienen forma elíptica. Diámetro mayor de unos 3,5 cm y 1,5 cm. de espesor.

Las dos trompas de falopio discurren lateralmente desde el útero y  miden entre 7 y 12 cm.

El útero es un órgano hueco. Está constituido por una capa muscular o miometrio y otra capa mucosa o endometrio.

Está situado entre la vejiga Anteriormente y el colon recto sigmoideo posteriormente.

La Técnica:

Sonda sectorial de 3 a 5 Mhz.

Vejiga llena distendida, para utilizar la ventana acústica que proporciona para visualizar los órganos pélvicos.

La sobredistensión puede distorsionar la anatomía por compresión.

El estudio de las estructuras se realizarán en los planos tanto  axial como en longitudinal.

Es muy complicada la exploración uterina y ovárica por la anatomía de cada paciente, gas intestinal que pueda ocultar los ovarios, etc.

Aprovechando la vejiga repleccionada hacemos cortes axiales (rojo) y longitudinales (amarillo). No me atrevo ni a poner unas pautas de búsqueda como en la Próstata.

No siempre se mide el Útero, pero si es recomendable los Ovarios, en niñas, con volumen.

Transverso.
Longitudinal.

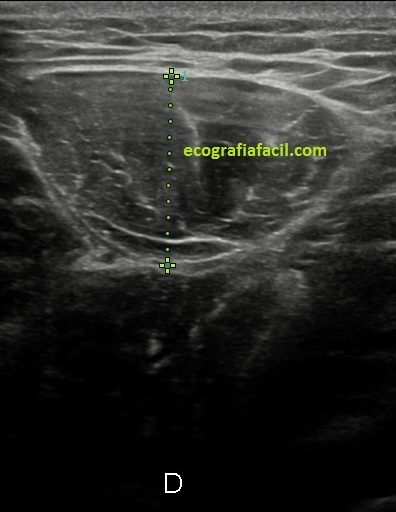

Ovario. Medidas.
Saco de Douglas con líquido. Anecoico en profundidad al útero.

En ocasiones podemos ver el Fondo de saco de Douglas con líquido y eso debe ser valorado por el radiólogo/a.

Valoración órganos:

  1. Si la mujer es fértil o menopaúsica y en el primer caso en que fase del ciclo se encuentra.  Es muy importante saber esto.
  1. Posición global. Puede ser importante hacia donde se inclina el útero; anteroversión y retroversión.
  1. Tamaño.
  2. Ecogenicidad y grosor del complejo endometrial. Dependiendo del ciclo menstrual; en fase proliferativa  el endometrio tiene un aspecto uniforme hiperecogénico con un grosor de 8 mm. En la fase secretora continua engrosado hasta los 15 mm. o  más  y con una hiperecogenicidad uniforme.
  1. Ecogenicidad Miometrial.
  2. Tratamientos hormonales.
  3. En mujeres fértiles, los ovarios son ovoides, hipoecogénicos, y con un halo hiperecogénico. Desarrollan folículos por lo que el ovario varia en los ciclos menstruales.
  4. En el periodo posmenopáusico los ovarios se atrofian, aunque en un 20% de pacientes se observan folículos.
  5. El útero premenstrual es pequeño. El cervix es mayor que el cuerpo y el fundus.El útero postmenopaúsico involuciona progresivamente. Regresa a un tamaño premenstrual; sólo que el cuerpo y el fundus es mayor que el cervix.El endometrio en mujeres fértiles aparece como una línea ecogénica que aumenta de grosor según la fase del ciclo menstrual.

    La línea endometrial desaparece en mujeres menopaúsicas.

  6. Es típico el estudio en menores por hirsutismo y otros procesos como la pubarquia precoz.

Patología:

Los miomas típicos son masas sólidas hipoecogénicas en el espesor del miometrio. Hay gran variedad en cuanto a ecogenicidad, tamaño, número y localización de miomas.

Mioma. Medidas.
Útero miomatoso. Aspecto heterogéneo.

Los quistes no funcionales suelen ser benignos y de origen ovárico o para ovárico, la probabilidad de malignidad aumenta con diámetros superiores a 5 cm.

Los ovarios poliquísticos aparecen redondeados con numerosos  y pequeños quistes periféricos.

Aspecto ovárico niña neonatal.

En niñas recién nacidas podemos encontrar este aspecto en el ovario por hormonas maternas, se resuelven meses después.

Los quistes hemorrágicos que pueden parecer  tipo masas quísticas suelen resolverse o disminuir de tamaño en 4 ó 6 semanas.

Quiste hemorrágico típico en un ovario,marcado con la Q. Aspecto hipoecogénico.

Este Post está dedicado a su autora, Victoria Izquierdo, compañera y amiga, desde hace…buff…aquella academia…





58. Protocolo de Abdomen. La Próstata.

Cuando realizamos un estudio de La Próstata es condición indispensable que conozcamos la anatomía prostática, cómo está ubicada espacialmente y su función, en el enlace podéis investigar, una vez que ya tengamos las ideas claras, nos metemos en honduras…

Lo primero y más importante, para atender convenientemente una petición de estudio de la Próstata lo que tenemos que tener es una vejiga lo suficientemente llena para poder valorarla bien. Una vejiga mal repleccionada puede darnos problemas, pero una vejiga excesivamente repleccionada, también, el paciente puede estar incómodo y sobre todo, una replección excesiva puede comprimir la glándula y desplazarla y no podremos estudiarla bien.

En ocasiones deberemos pedir al paciente que beba agua y no orine para poder realizar el estudio correctamente.

Al rellenar la Vejiga, lo que conseguimos es una “ventana” para visualizar mejor estructuras como las Próstata que están muy escondidas, por profundidad o por colocación Anatómica. Por eso es indispensable una buena preparación del paciente. Se consigue gracias al aumento de transmisión favorecido por espacios puramente acuosos, como la vejiga llena de orina La interacción del haz ultrasónico y la materia lo explica bien.

Además de una vejiga suficientemente repleccionada, necesitamos esquivar el Pubis, anterior a la Próstata, para eso tendremos que realizar una angulación, que estará en función de cada paciente, para poder acceder a la glándula correctamente tanto en transverso como en longitudinal, que son los dos planos que necesitamos para hacer la medida de la Próstata en los tres ejes de espacio para obtener un volumen de la estructura.

Para llegar a ver la Próstata, con el paciente debidamente preparado, vamos a localizar un corte transverso de la Vejiga y cuando la veamos, realizaremos la angulación arriba mencionada para llegar a la Próstata, este paso es el más complicado técnicamente, pero aquí reside el éxito de la exploración, mira, he hecho un dibujo para explicarlo:

Corte localizador Vejiga.
Resultado.
Con angulación caudal.
Resultado.

Perfecto, ahora que ya tenemos localizada la estructura hay que realizar dos cortes, transverso y longitudinal, de dicha glándula y haremos fotos de aquellos que lógicamente nos representen en la imagen la Próstata en su máximo tamaño, es decir, cortes centrales, no nos valen cortes periféricos de la estructura, ojo que en algunos pacientes, ésta será grande, pero en otros, será más pequeña y eso nos puede dificultar nuestra labor y tendremos que ser muy fino/as.

Los cortes serán estos:

Rojo: Transverso. Amarillo: Longitudinal SIEMPRE CON ANGULACIÓN.

El resultado será lo más parecido a esto:

En la imagen podemos ver, posterior a la Vejiga (anecoica), una estructura ovalada, hipoecogénica y homogénea, que es la Próstata, a la que le realizamos tres medidas para obtener un volumen:

  • Derecha-Izquierda (Corte Transverso)
  • Antero-Posterior (Corte Transverso)
  • Cráneo-Caudal (Corte Longitudinal)

Estos tres cortes son indispensables para conseguir el volumen de la estructura, que previamente, en nuestro menú, habremos activado entrando en MEDIDAS y seleccionando la opción de VOLUMEN, que en cada casa comercial, será de una manera determinada.

Medidas y Volumen en cm3.

Una vez que ya hemos medido la Próstata, podemos realizar el estudio de una estructura, a menudo olvidada, pero muy importante y que debe incluirse en este protocolo, que son las Vesículas Seminales que si están vacías, pueden no verse, pero que si están llenas de semen se observarán así:

Vesículas seminales.

También debemos estudiarlas en transverso y en longitudinal.

Corte Longitudinal de la Vesícula Seminal Izquierda.

Ecográficamente son ovaladas, situadas a ambos lados de la línea media e hipoecogénicas, posteriores y craneales a la Próstata, entre la Vejiga y el Recto, por tanto, y por su tamaño reducido hay que perder un poco de tiempo en su búsqueda.

En algunos estudios se nos puede solicitar el estudio del Residuo postmiccional en el contexto de alguna patología referente al Aumento de la Próstata en relación con procesos benignos o no…

Para realizar dicho estudio, cuando hayamos terminado el estudio estándar, lo que debemos hacer es pedirte al paciente que orine todo lo que pueda y después hacer un estudio del volumen de la Vejiga con el contenido que quede tras la micción, de igual modo que hemos realizado el de la Próstata y haciendo indicar en la foto final “residuo postmiccional” a efectos de informe radiológico.

El objetivo principal del estudio de Próstata es el estudio de la Hiperplasia Benigna de Próstata.

En este estudio el/la Radiólogo/a valora el tamaño de la Próstata según las características del paciente, sobre todo, de la edad.

Lo que nosotros tenemos que tener muy claro en este estudio es:

  • La HBP: Es el aumento del volumen prostático. Se debe a una hiperplasia benigna o adenomatosa.
  • Ecográficamente se ve una próstata con aumento de tamaño en sus 3 dimensiones.
  • El volumen normal prostático es de entre 15 y 20 cc. El resto de medidas por encima de este valor serán estudiadas por los especialistas de Urología.

En la Próstata es habitual ver calcificaciones groseras debido a Prostatitis de repetición, se verán como imágenes hiperecogénicas groseras dentro de la estructura prostática.







56. Protocolo de Abdomen. Aorta y Cava.

Os conté en el Post 44 que cuando el protocolo de abdomen estuviese adelantado volveríamos a valorar estas dos estructuras, pero esta vez en todo su recorrido abdominal y no en el contexto del estudio del LHI.

El objetivo principal de esta imagen conseguir una valoración de toda la Aorta y la Cava desde la localización del Xifoides hasta la pelvis menor.

Vamos a buscar dos cosas claramente en este recorrido, a saber:

  • Aneurismas Aórticos
  • Lesiones ganglionares mesentéricas

La técnica es fácil, colocamos el transductor en transverso 3 – 4 dedos por encima del ombligo, localizamos en axial la aorta y la cava y hacemos un recorrido a través de la línea Alba subiendo hasta Xifoides y luego bajando hasta pubis.

Colocación de sonda y recorrido.

Debemos ver dos imágenes anecoicas, redondas u ovaladas, una compresible, la Cava y otra no, la Aorta, que además tendrá latido (la Aorta).

Localización.

Doppler Aorta.
Doppler Iliacas.

Siguiendo recorrido hacia el pubis observaremos la bifurcación de la Aorta en las dos Iliacas como demuestra la imagen anterior, después del ombligo.

Observamos varias imágenes de normalidad, con y sin Doppler y con medidas.

El diámetro máximo de la Aorta en ninguno de los tres ejes del espacio debe superar 3cms. De 3 a 5 cms no se trata, se considera dilatación aneurismática, por encima de 5, es tratable según valoración de Cirugía Vascular y se considera Aneurisma Aórtico.

Dilatación aneurismática.

Sacamos cortes axiales y sagitales si existe patología, y podemos poner el doppler si tenemos sospecha de aumento del calibre normal.

En las fotos anteriores de este sencillo ejercicio hemos visto la normalidad. En este post vamos a incluir la patología más habitual que podemos encontrar en esta parte del protocolo que es con mucho, la patología aneurismática según medidas descritas más arriba.

En la mayoría de los casos que encontramos patología en este punto, será aneurismática, como ya he dicho, en menor medida podremos encontrar patología ganglionar mesentérica debido a afectación oncológica de diversa índole, pero como digo, es algo bastante más residual.

Con mucho el Aneurisma es el hallazgo estrella en esta parte del protocolo y creo que vas a entenderlo con imágenes…

Me he permitido usar para explicar dicha patología un caso clínico, de los que podemos encontrar a diario, en este caso el paciente es un hombre que acude a hacerse la ecografía por “disconfort abdominal”.

Cuando llegamos a esta parte del protocolo encontramos esto:

Aneurisma 10 cms.

La imagen muestra una imagen redonda, anterior a la vértebra, anecoica con unas medidas señaladas en amarillo y de localización central en el lugar teórico de la Arteria Aorta Infrarrenal.



Se comprueba con el Modo Doppler la sospecha y se observa actividad de flujo dentro de la lesión.

Ante la medida del Aneurisma el Técnico comunica el hallazgo al Radiólogo que inmediatamente decide enviar al paciente a urgencias, practicándole inmediatamente un Angio TAC de Aorta con este resultado:

Pre cirugía

Realizado el Angio TAC se demuestra la afectación aneurismática y se realizan reconstrucciones que atestiguan el verdadero calibre de la patología:

El paciente es intervenido de urgencia, debido al tamaño del Aneurisma y el riesgo de rotura del mismo, que pondría en peligro la vida del paciente. El control postquirúrgico con Endoprotesis Aórtica demuestra que este paciente en una exploración ecográfica de rutina ha salvado muy probablemente su vida…

Post cirugía.

No acostumbro a poner imágenes de otra técnicas de imagen, pero me parecía que para este Post le iba de maravilla.



a Juan Mahía, TER Especialista en Ecografía, admirado profesional, compañero y amigo…

55. Protocolo de Abdomen. Patología Renal.

La patología renal es abundante tanto en el contexto de una exploración abdominal general como específica del aparato urinario podemos ver gran cantidad de elementos patológicos.

Podemos recibir peticiones para descartar este tipo de patología desde gran cantidad de especialidades con lo que es muy habitual el estudio renal en ecografía.

Recuerdo que este Blog no está destinado al aprendizaje de patología, pero sí al conocimiento de sus signos ecográficos.

Empezamos.

Riñón en Herradura:

Es una alteración congénita. No se puede considerar una patología.

Se originan por una fusión, normalmente de los polos inferiores de ambos riñones.

El istmo contiene tejido renal funcionante, aunque en ocasiones puede se una colección fibrosa.

En la ecografía suelen estar localizados más caudalmente de lo normal, y sus polos inferiores se proyectan medialmente.

Puede haber duplicación del Sistema Colector.

Ecográficamente se ven dos senos renales centrales ecogénicos con un puente de parénquima renal separándolos y por donde ambos polos son anteriores  la Aorta.

Herradura.

Anomalía del Uraco:

El uraco es un resto fibroso y alargado de la membrana embrionaria que comunica la cúpula de la vejiga con el ombligo por dentro de la cavidad abdominal.

Ecográficamente vemos una imagen anecoica, ovalada y anterior a la vejiga, central, así:

Anomalía del Uraco.

Pielonefritis:

Es la inflamación tubulointersticial del riñón.

Habitualmente ocurre por infección de orina, por reflujo, o por diseminación hematógena.

Hallazgos ecográficos:

  • Aumento del riñón.
  • Alteración de la ecogenicidad, normalmente más hiperecogénico con respecto al hígado, focal o globalmente.
  • Compresión del seno renal.
  • Masa o masas mal definidas.
  • Gas en el parénquima renal.
Afectación global de la estructura.
Afectación parcial.

Litiasis Renal:

Los cálculos renales son muy frecuentes, junto con los quistes.

En la ecografía son focos hiperecogénicos con sombra posterior. Algunos pueden no dejar sombra nítida.

Si el cálculo pasa a uréter puede quedar detenido en 3 zonas donde disminuye la luz ureteral en:

  • Unión ureteropélvica.
  • Cruce del ureter con los vasos iliacos.
  • En la unión uretero-vesical.

Nefrocalcinosis:

Es la calcificación del parénquima renal. Puede se distrófica o metastásica.

Ecográficamente: Los cálices renales se ven hiperecogénicos según el grado de afectación.

La calcificación distrófica se debe al depósito de calcio como consecuencia de una isquemia o necrosis.

La nefrocalcinosis metastásica suele deberse a estados hipercalcémicos. (Insuficiencia renal, hipoparatiroidismo y neoplasias malignas).

Nefrocalcinosis

Tumores Renales:

En ecografía la mayoría de los tumores son sólidos.

Ecograficamente pueden ser hipoecogénicos, isoecogénicos, o hiperecogéncios y de gran variedad de formas.

El Doppler presenta una alta sensibilidad para detectar vascularización tumoral.

Doppler

Quistes:

Los quistes se clasifican en:

  1. Corticales.
  2. Parapiélicos.
  3. Sinusales.

Los quistes simples ecograficamente son anecoicos, presentan refuerzo posterior y su forma es redondeada u ovalada.

Los quistes complejos, contienen ecos en su interior, Presentan septos y calcificaciones.

Diferentes tipos de presentaciones quísticas.

Hay una figura que se denomina Poliquistosis Renal  donde una cantidad incontable de quistes afectan a la estructura.

Traumatismos Renales:

Los hematomas renales Pueden ser hipoecogénicos o hiperecogéncios y homogéneos.

Los hematomas subcasulares son colecciones perirrenales que aplanan el contorno renal adyacente.



Hematoma perirrenal

Hidronefrosis:

El diagnóstico ecográfico de la obstrucción se basa en la detección de dilatación del sistema colector.

Ecograficamente se reflejan como espacios anecoicos que sustituyen a los cálices e infundíbulos renales y hay varios grados de afectación, desde los leves hasta aquellos que pueden acabar con la función renal.

Alta afectación.
Afectación mínima.



50. El Hígado. Patología más habitual.

El Hígado es un órgano que sufre cantidad de patología, además es muy importante su estudio porque es una estructura “diana” de metástasis de tumores de otros órganos y por eso diversos marcadores analíticos pueden indicar revisión o estudio ecográfico.

Vamos a repasar los principales signos ecográficos de la patología más habitual hepática y biliar para que tengas una base de estudio y conocimiento, pero este Blog no tiene como objetivo que aprendas patologías, aunque obviamente necesitamos saber y conocer sus signos ecográficos principales.

Diferenciamos entre patología hepática y vesicular.

Hígado. En el Hígado tenemos gran cantidad de patología. Tumoral, benigna y maligna, infecciosa, inflamatoria, etc. La ecografía abdominal es una técnica inocua, barata y de gran valor diagnóstico en la patología abdominal y hepática.

Empezamos:

Quistes.

Son las lesiones focales más frecuentes. Es tremendamente habitual ver este tipo de patología.

Ecográficamente se comportan así:

  1. Lesiones anecoicas.
  2. Presentan refuerzo Posterior.
  3. La pared posterior está bien definida.
  • Los quistes se denominan complejos si tienen ecos en su interior, pared gruesa, septos numerosos o gruesos, elementos sólidos o calcificaciones.
  • El hígado se afecta en un 40 ó 50% de los casos de enfermedad poliquística dominante y una gran parte del tejido es sustituido por quistes. No afectando a la función hepática.

Tienen este aspecto en la imagen:

Hemangiomas.

  • Son los tumores  benignos más frecuentes.
  • Los signos ecográficos son:
  1. Masa homogénea, menor de 3 cm. hiperecogénica.
  2. Los bordes son lisos y finos.
  3. Pueden ser redondeados o ligeramente ovalados.

  • Un porcentaje significativo de angiomas atípicos tienen periferia hiperecogénica y centro hipoecogénico o también llamado imagen en diana.
Típico Hemangioma Atípico.

Metástasis.

  • Son los tumores malignos del hígado que se presentan con mayor frecuencia.
  • La ecografía muestra una o diversas lesiones circunscritas, más  o menos esféricas, de tamaño y ecoestructura variables y que pueden ser hipo, iso o hiperecogénicas. Pueden ser en poco número o que rellenen todo el parénquima.
Forma de bolas de algondón.

Carcinoma Hepatocelular.

El patrón característico es una lesión dominante de gran tamaño con pequeñas lesiones satélites dispersas.

La Ecogenicidad es variable y el aspecto ecográfico inespecífico. Esto quiere decir que en  muchas ocasiones la patología debe ser analizada histológicamente para ser diagnosticada ya que sus signos ecográficos son comunes a otras patologías menos graves.

  • La mayoría son hipervasculares, es decir, están muy vascularizadas si se les pone Doppler Color.

Quiste Hidatídico.

Están producidos por un celodo Echinococcus granulosus.

  • Ecográficamente los quistes hidatídicos pueden manifestarse como quistes simples, quistes con múltiples vesículas hijas, quistes con membrana endoquística, quistes con detritus internos y quistes con calcificaciones internas o periféricas. Suelen tener aspecto heterogéneo.
Quiste hidatídico.

Afortunadamente y gracias a las medidas de higiene, son cada vez menos casos los que se descubren en las consultas de ecografía en el caso de los Quistes hidatídicos.

Abscesos Hepáticos.

-Aparecen como colecciones líquidas de ecogenicidad variable y que a veces imitan a masas sólidas.

  • Ecográficamente se presentan como zonas anecoicas, multilobulares y a menudo irregularmente circunscritas.
Aspecto irregular, heterogéneo.

Pueden darse por complicación de cirugías u otras patologías cuyo tratamiento no sea efectivo.

Esteatosis Hepática:

-El diagnóstico de esteatosis hepática se realiza comparando la diferencia de ecogenicidad entre el hígado y el riñón. Siendo el primero más hiperecogénico.

-En la esteatosis hepática avanzada es dificil visualizar los vasos. En muchos casos se observan zonas focales de parénquima conservado. Habitualmente en la zona de la bifurcación portal y en la región perivesicular.

Hígado esteatósico.

Se ve en la imagen superior un Hígado homogéneo e hiperecogénico con respecto a la corteza renal derecha. Esta es la representación típica.

Zona focal de Hígado preservado.

En esta imagen no todo el Hígado se ve afectado, una pequeña porción aún no ha sido infiltrado por la grasa y se mantiene Hipoecogénico en el entorno de un hígado esteatósico.

La imagen de a continuación es conocido esta presentación esteatósica del órgano como Hígado Bicolor y se ve una afectación que “divide” el órgano en dos, uno sano o Hígado Preservado (hipoecogénico) y otro patológico o Hígado graso (hiperecogénico).

Hiperpalsia Nodular Focal.

Estamos hablando del tumor benigno más frecuente del hígado tras los hemangiomas. Puede verse a cualquier edad y en ambos sexos pero predomina o es más frecuente en mujeres jóvenes y con antecedentes de ingesta de anticonceptivos por vía oral.

Ecográficamente se ven masas de aspecto isoecogénico, homogénea y de delimitación no definida. Ocasionalmente puede ser hipoecogénico o hiperecogénico, pero es menos habitual.

Posible presentación de HNF.

VESÍCULA Y VÍA BILIAR.

Colelitiasis.

  • Los cálculos biliares aparecen como estructuras móviles, ecogénicas, intraluminales, que generan sombra acústica.
  • Los cálculos menores de 3 mm pueden no causar sombra.
Colelitiasis.

Barro Biliar.

-El barro biliar consiste en gránulos de bilirrubinato cálcico y cristales de colesterol en el seno de una bilis espesa.

  • Aparece como reflejos de bajo o alto nivel, sin sombra en la vesícula biliar.
  • Se localiza en porción más declive de la vesícula.
  • Con el movimiento del paciente este barro puede variar su localización.
Barro biliar.Flecha blanca.

Pólipos.

  • Los pólipos de colesterol son los más frecuentes.
  • Parecen masas adyacentes a la vesícula.
  • No presentan sombra posterior y tienen aspecto hiperecogénico parecido a piedras pequeñas.
  • No se mueven al cambiar de posición al paciente.
  • Pueden estar vascularizados.
  • Por encima de cierta medida son objeto de resección quirúrgica.
Pólipo Vesicular.

Colecistitis Aguda.

  • En la mayoría de los casos se debe a la obstrucción persistente del conducto cístico o del cuello de la vesícula biliar.
  • Existen cierto número de hallazgos ecográficos:
  1. Colelitiasis.
  2. Engrosamiento de la pared.
  3. Aumento del tamaño vesicular.
  4. Líquido pericolecístico.
  5. Colecciones perivesiculares.
  6. Cálculo impactado en el cuello de la vesícula biliar.

Carcinoma Vesicular.

  • La gran mayoría se asocian a colelitiasis.
  • Los signos  ecográficos  más frecuentes:
  1. Masa de partes blandas centrada en la fosa vesicular con colelitiasis asociada.
  2. Masa polipoidea intraluminal prominente.
  3. Infiltración de hígado o vasos adyacentes.
  4. Obstrucción de la via biliar.
  5. Adenopatías periportales o peripancreáticas.
Ca. Vesicular.

Obstrucción de la Vía Biliar.

  • Se diagnóstica por el hallazgo de la dilatación de los conductos biliares. Aumento por encima de 7mm pueden ya considerarse como no normales y requerir otro tipo de pruebas como RMN sin no encontramos causa de dicha dilatación.
Vía biliar extrahepática dilatada, obsérvese medida de 16mm.
  • La vía biliar intrahepática aparece como canales paralelo adyacentes a las venas portales y muestran el signo de canal paralelo o en cañón de escopeta.

Coledocolitiasis.

  • Es una de las causas más frecuentes de dilatación biliar.
  • Los cálculos ductales aparecen como imágenes hiperecogénicas con sombra posterior.

Suelen ser de difícil visualización y requieren mucho tiempo de estudio y muy buena técnica.

Evidentemente en este Post no está toda la patología que afecta a estos órganos, tanto hígado como vesícula, pero si la que encontramos con más asiduidad.

Si necesitas aún más info te recomiendo que te pases por Asociación Española de Ecografía Digestiva.



49. Protocolo de Abdomen. Relación Hepato-Renal.

Bueno, seguimos con otra de las imágenes más importantes de este protocolo, es la que utilizamos para estudiar la relación existente entre las ecogenicidades de Hígado y Riñón derecho.

Es una imagen cuya técnica es fácil de realizar, y es una imagen que ofrece una gran cantidad de información al Radiólogo, tanto del Hígado como del Riñón Derecho.

Es la última imagen que vamos a sacar donde vamos a estudiar el Hígado, y nos interesa comparar la ecogenicidad de éste con la ecogenicidad del Riñón derecho que tienen que ser iguales.Es decir, la ecogenicidad del parénquima hepático y la ecogenicidad de la corteza renal del Riñón derecho tienen que ser ISOECOGÉNICAS.O lo que es lo mismo, tienen que tener el mismo tono de gris.

¿Qué pasa si son diferentes? bien para saber lo que pasa tienes que esperar un poco, cuando hablemos de la patología, pero te adelanto que el objetivo principal es detectar grasa en el hígado o Esteatosis Hepática.

Técnicamente hablando colocamos a la/el paciente en decúbito supino o ligeramente de lado izquierdo, según nos vaya mejor, la sonda la colocaremos en la línea axilar media y en longitudinal.

Desde ahí buscaremos una imagen moviendo el transductor, según cada anatomía, en la que veamos parte del Hígado y todo el Riñón derecho en longitudinal, esta imagen exactamente:

En la imagen vemos una porción del Lóbulo Hepático derecho y el Riñón derecho en longitudinal.

El hígado ecogénicamente se verá, normalmente, hiperecogénico  y homogéneo.

El Riñón se verá así: La corteza hipoecogénica con respecto al seno renal que se verá hiperecogénico.

Sin embargo, y aquí viene lo importante, la corteza renal y el parénquima hepático tienen que ser isoecogénicos.

Comprender la ecografía anatómica ecográfica es muy importante, te la explico aquí:

Anatomía ecográfica regional.

Entre el Hígado y el Riñón observas una final línea hiperecogénica de separación entre ambas estructuras, es el denominado Espacio de Morrison.

Este espacio es muy importante ecográficamente hablando, porque como dice la explicación del enlace, es uno de los primeros lugares donde veremos líquido ascítico.

Espacio de Morrison.

También podemos ver en la anatomía el Músculo Psoas donde “reposa” el Riñón derecho.

De esta imagen y para finalizar, interesa ver la ecogenicidad de ambas estructuras y compararlas para que el radiólogo pueda interpretar diferentes patologías que puedan estar afectando a esas estructuras.

Isoecogenicidad entre ambos órganos.

Esta es una de las imágenes que más me gusta del protocolo de abdomen, estéticamente es preciosa y además es muy importante una técnica depurada para no tener falsas imágenes y que la interpretación radiológica sea la mejor, para ello es vital tener control absoluto sobre los ajustes ecográficos y conocimientos completos de Semiología ecográfica.
