31. Los Artefactos.Artefactos Beneficiosos.

El ultrasonido cuando atraviesa los tejidos y estos devuelven los ecos de retorno no siempre lo hacen coherentemente, es decir, en ocasiones en  la imagen ecográfica vamos a ver imágenes que no son deseadas, o sí…son los artefactos.

Artefactos hay en todas las técnicas de imagen, desde la radiología convencional hasta la Ecografía pasando por la RMN o el TAC.Cada una tiene sus propias características, íntimamente relacionadas con la naturaleza física de la técnica que estemos usando.

Los Artefactos ecográficos nocivos son Interacciones del haz con la materia que producen imágenes no deseadas. Pueden llevar a equívoco y/o facilitar el diagnóstico. ¿Todos los artefactos son negativos en Ecografía? la respuesta es NO.Hay algunos artefactos que son buenos, beneficiosos, porque ayudan al diagnóstico.

Dos tipos de Artefactos ecográficos:

  • Útiles
  • Nocivos

En este Post31 vamos a tratar los buenos, que además son importantísimos, porque los vamos a “disfrutar” todos los días que nos dediquemos a realizar ecografía…Por tanto…

Artefactos Ecográficos beneficiosos:

  1. Sombra Acústica Posterior:

El ultrasonido choca con una interfase https://ecografiafacil.com/2017/12/19/7-las-interfases/ muy ecogénica y no puede atravesarla. (Flecha Amarilla).

No hay información detrás de esta interfase tan ecogénica. (Sombra Posterior).

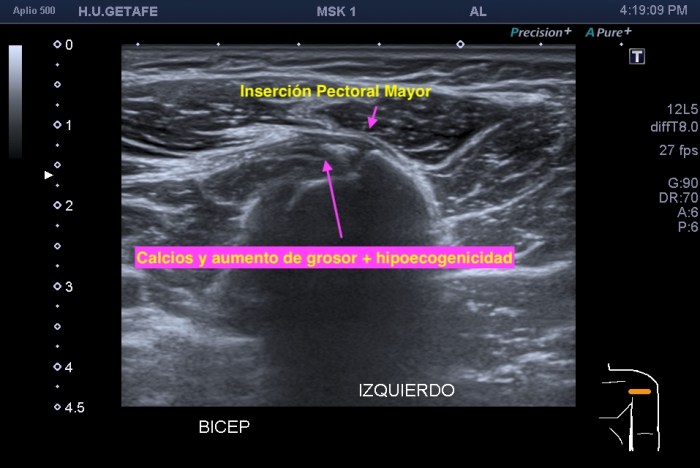

Es muy característico de las litiasis biliares y renales y de las calcificaciones musculares y otro tipo de estructuras ricas en calcio.

Litiasis Biliar y su Sombra Posterior.

En la imagen anterior observas, señalada por una flecha amarilla, una imagen hiperecogénica, porque brilla, redonda, única, dentro de una estructura anecoica (contiene líquido). Tras la imagen hiperecogénica vemos una estela negra alargada que busca la profundidad de la imagen…Bien, esta estela negra se llama Sombra Acústica Posterior. En la imagen estás viendo una piedra dentro de una vesícula biliar, es decir, una litiasis biliar.

Analicemos el término “Sombra Acústica Posterior”. Sombra nos habla de una ausencia de luz. Acústica hace referencia a la naturaleza de los ultrasonidos. Posterior indica que se produce después de algo.

La sombra acústica posterior es la ausencia de información producida tras la piedra que impide que el haz ultrasónico atraviese dicha piedra debido a su alta impedancia provocando que el haz de ultrasonido que llega  la piedra vuelva reflejado casi en su totalidad hacia el transductor.

Reflexión total del haz de US y Sombra Posterior.

En la foto anterior ves dos flechas, la amarilla representa el tren de ultrasonidos que llega a la litiasis y la flecha roja los ecos de retorno que se devuelven hacia el transductor ya que no consiguen atravesarla y como consecuencia la sombra acústica posterior.

2. Refuerzo Posterior:

Se produce cuando el ultrasonido atraviesa un medio sin interfases en su interior y pasa a un medio sólido ecogénico.

Nos permite diferenciar quistes.

Permite estudiar estructuras usando como ventana estructuras llenas de líquido.

Este artefacto funciona diametralmente opuesto al anterior, ya que en vez de devolver todos los ecos del haz cuando llega a una estructura, estos ecos, en el caso de una estructura acuosa, atraviesan la estructura en un 100% prácticamente, y al llegar al tejido posterior a dicha estructura, se ve un halo hiperecogénico, es decir, más brillante, que es el Refuerzo Posterior y que responde a un paso casi total del haz de ultrasonido emitido desde nuestra sonda.

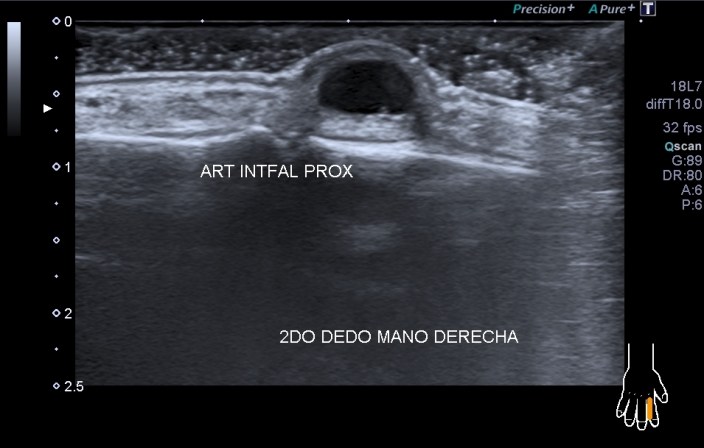

Es típico de los quistes, cuyo contenido es acuoso, y de las vejigas, y de aquellas estructuras cuyo porcentaje de agua sea muy elevado y que funcionan como ventanas para estudios de otros órganos, como el de la próstata, el útero y los ovarios, por eso decimos a los pacientes que para estudiar estas estructuras masculinas y femeninas, deben acudir a la cita con la vejiga llena.

Halo Hiperecogénico correspondiente a Refuerzo Posterior.
Estudio de Próstata con vejiga llena.

En la imagen anterior vemos la vejiga con líquido y una estructura posterior, hipoecogénica y que está medida, la próstata, que de no ser porque la vejiga está llena de líquido, no se podría haber estudiado tan bien.

Hemos estudiado dos importantes conceptos que te van a acompañar en todo el viaje que hagas por el mundo de la ecografía. La Sombra Posterior y El Refuerzo Posterior. Forman parte de los Artefactos Beneficiosos.

En el próximo post haré un resumen de los principales artefactos nocivos.

Resolvemos las preguntas del Post anterior https://ecografiafacil.com/2018/02/17/30-la-homogeneidad-y-la-hetergenicidad-de-la-imagen/

Imagen 1: Heterogénea.

Imagen 2: Homogénea.



28. La Calidad de la Imagen. La Resolución.

Cuando nos enfrentamos a una ecografía, lo más importantes es ver lo que necesitamos estudiar y verlo lo me mejor posible.

La Resolución de la imagen es aquella cualidad del equipo que nos permite ver mejor la cantidad de detalles que dicha imagen pueda mostrarnos.

Cuando nos compramos un televisor nuevo lo que buscamos es que se vea bien, en la tienda todos tienen muy buena imagen, pero si te pones a comparar unos con otros, observas diferencias en la imagen, unos se ven mejor y otros se ven un poco peor, casi siempre en relación con el precio, los mejores, más caros siempre…

Con un ecógrafo pasa algo parecido, cuanta más alta es la gama del equipo, mejor imagen vamos a tener.

Esa calidad de imagen depende de varios aspectos, muchos los hemos tratado en los parámetros técnicos, pero hay uno que no hemos tratado y es la resolución de imagen, así que vamos a ello.

Existen varios tipos de resoluciones. Vamos a separarlas, definirlas y detallarlas una por una y desmenuzando los factores de los que dependen, vas a ver que te suenan la inmensa mayoría, porque ya los hemos estudiado.

1. Resolución Espacial:

Capacidad para distinguir interfases muy cercanas.

En esta resolución, podemos distinguir a su vez, otras dos:

a. Resolución Axial:

 Capacidad para distinguir dos estructuras en profundidades distintas.

 Factores:

– Amplitud del pulso transmitido, siendo cuanto más corto mejor.

– Ancho de banda del transductor, es mejor siempre un transductor de banda ancha.

– Ancho de banda del receptor.

b.Resolución Lateral:

 Capacidad para distinguir dos objetos uno al lado del otro.

 Factores:

– Longitud de onda: A menor Longitud de onda, mejor resolución y mayor atenuación.

– Apertura del transductor siendo mejor cuanto más sea su apertura.

– Focalización.

– Profundidad del objeto. A más profundidad, pero resolución lateral.

Resolución espacial y sus dos variables.

2. Resolución Temporal.

La velocidad de refresco de la imagen en tiempo real debe ser suficientemente alta para que la imagen no vaya a saltos, es el “frame rate” y se mide en “imágenes por segundo”, puede ser un ajuste ecográfico que podamos variar en el menú.

Factores:

Profundidad de la imagen: A más profundidad, menos resolución temporal.

Campo de visión temporal: Cuanto más sea el campo de visión, más tiempo necesitará.

Focalización dinámica: A más focos menos resolución espacial.

Escanear zonas pequeñas siempre mejorará la resolución temporal, por eso mejora con frecuencias altas.

3. Resolución de Contraste.

Determina qué diferencia de amplitud deben tener dos ecos para que se les asigne distintos niveles de grises.

Cuanto mejor sea mi equipo más capacidad de distinguir dos grises muy parecidos y por tanto, más capacidad tengo de distinguir patologías.

Factores:

Depende del Rango Dinámico. El rango dinámico sufre la compresión reduciendo las amplitudes más pequeñas y más grandes, la diferencia de estas amplitudes es lo que se conoce como rango dinámico.

Como una imagen vale más que mil palabras os dejo esta imagen para que la compareis.

Gran Resolución.
Mala Resolución.

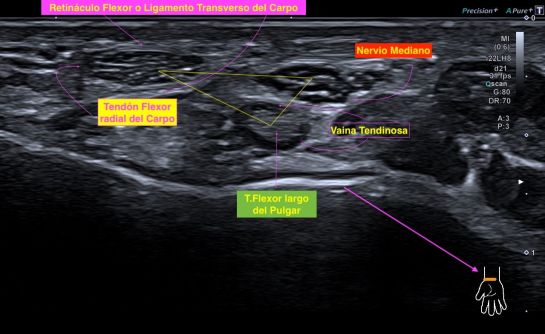

En las imágenes observamos el Tendón Extensor de los dedos de la mano en dos equipos diferentes, uno de alta gama y otro de gama media-baja, observar el detalle de los tendones.

Esta es la resolución de imagen, cuanto mejor imagen tengamos, mejor vamos a poder distinguir estructuras. Los mejores equipos ayudan al diagnóstico.





26. Autoevaluación.

Después de tantos post y tanta información llega el momento de medir si los conceptos han sido asimilados.

Vas a tener la posibilidad de autoevaluarte con estas preguntas en las que hay 4 respuestas con una sola opción correcta.

Apenas te llevará media hora, es un test fácil, adelante…

La ecografía es…

  1. Una radiación ionizante que aprovecha las propiedades acústicas de la materia.
  2. Una radiación no ionizante que aprovecha las propiedades aéreas de la materia.
  3. Una radiación no ionizante que aprovecha las propiedades acústicas de la materia.
  4. Ninguna es correcta.

https://ecografiafacil.com/2017/11/23/que-es-la-ecografia/

¿Dónde se produce el efecto piezoeléctrico?

  1. En el monitor del ecógrafo.
  2. En el transductor.
  3. En las interfases.
  4. En los tejidos.

https://ecografiafacil.com/2017/12/22/8-la-piezoelectricidad/

Clasifica los sonidos según su frecuencia. Señala la correcta.

  1. INFRASONIDOS: entre 0 y 20 KHz.
  2. SONIDOS AUDIBLES: entre 20 Hz y 20 MHz.
  3. ULTRASONIDOS: entre 20 KHz y 1 GHz ( 1 GHz = 109 Hz).
  4. HIPERSONIDOS: a partir de 100 GHz.

https://ecografiafacil.com/2017/12/08/3-clasificando-los-ultrasonidos/

Señala la correcta respecto del concepto del ultrasonidos:

  1. El ultrasonido es capaz de arrancar electrones de la órbita.
  2. El ultrasonido tiene frecuencias inferiores a los sonidos audibles.
  3. La onda de ultrasonido es sinusoide con áreas de rarefacción y compresión.
  4. b y c son correctas

https://ecografiafacil.com/2017/12/13/3-la-onda-ultrasonica-caracteristicas/

De modo general el US se propaga en el cuerpo humano a una velocidad de:

  1. 331 m/s
  2. 1450 m/s
  3. 1540 m/s
  4. 4080 m/s

https://ecografiafacil.com/2017/12/15/5-magnitudes-de-la-onda-otras-magnitudes/

La frecuencia en ecografía se define como:

  1. Número de ciclos que se producen por unidad de tiempo.
  2. Número de sondas por segundo.
  3. Es la máxima distancia que se desplaza una molécula desde su estado normal.
  4. Es la distancia de una compresión a la siguiente.

https://ecografiafacil.com/2017/12/14/4-magnitudes-de-la-onda-ultrasonica-la-frecuencia/

Define longitud de onda…

  1. Número de ciclos que se producen por unidad de tiempo.
  2. Es la máxima distancia que se desplaza una molécula desde su estado normal.
  3. Distancia entre dos puntos correspondiente de una curva de presión.
  4. Ninguna es cierta.

https://ecografiafacil.com/2017/12/15/5-magnitudes-de-la-onda-otras-magnitudes/

Respecto de la impedancia acústica, di la correcta:

  1. Es la resistencia del medio a la propagación de la onda sonora.
  2. Los sólidos tienen una alta impedancia, y los líquidos, partes blandas y gases tienen una baja impedancia.
  3. El gas transmite muy mal el ultrasonido.
  4. Todas son ciertas.

https://ecografiafacil.com/2017/12/17/6-interaccion-del-haz-ultasonico-y-la-materia/

¿Qué efectos aparecen en una interfase? Señala la correcta.

  1. Reflexión, relajación y excitación.
  2. Atenuación, relajación y excitación.
  3. Refracción, relajación y excitación.
  4. Calor.

https://ecografiafacil.com/2017/12/19/7-las-interfases/

¿la zona de mayor utilidad para la ecografía, respecto del haz ultrasónico, es?:

  1. Zona Focal.
  2. Fraunhofer.
  3. Fresnel
  4. b y c son correctas.

https://ecografiafacil.com/2017/12/23/9-el-haz-ultrasonico/

¿Qué  sonda ecográfica usaremos en un estudio normal de Abdomen?

  1. Cónvex
  2. Lineal
  3. Intracavitaria
  4. Sonda lápiz

https://ecografiafacil.com/2018/01/01/11-tipos-de-transductores/

¿Qué  sonda ecográfica usaremos en un estudio normal de Tiroides?

  1. Cónvex
  2. Lineal
  3. Intracavitaria
  4. Sonda lápiz

https://ecografiafacil.com/2018/01/01/11-tipos-de-transductores/

¿Qué  sonda ecográfica usaremos en un estudio normal de Cadera Pediátrica?

  1. Cónvex
  2. Lineal
  3. Intracavitaria
  4. Sonda lápiz

https://ecografiafacil.com/2018/01/01/11-tipos-de-transductores/

El Modo B o 2D es:

  1. Modulación de amplitud.
  2. Modulación de brillo.
  3. El modo más usado en medicina.
  4. b y c son correctas.

https://ecografiafacil.com/2018/01/07/14-parametros-tecnicos-los-modos-de-trabajo/

La Ganancia General es:

  1. Capacidad que tenemos de modificar el contraste de la imagen.
  2. Capacidad que tenemos de modificar el brillo de toda la imagen.
  3. Es la modulación de la amplitud del ultrasonido.
  4. b y c son las correctas.

https://ecografiafacil.com/2018/01/10/15-la-ganancia-general/

Respecto del Foco o Enfoque señala la falsa:

  1. Aumentamos la nitidez en la línea donde lo situemos.
  2. Es un comando dependiente del Técnico que esté realizando la ecografía.
  3. Los equipos modernos son monofocales.
  4. Es vital su uso para una correcta visualización de la estructura a estudio.

https://ecografiafacil.com/2018/01/18/19-el-foco/

¿En ecografía médica si aumentamos la frecuencia en un estudio…?

  1. Obtendremos menos profundidad, pero obtendremos más nitidez.
  2. Obtendremos más profundidad, pero obtendremos menos nitidez.
  3. Obtendremos menos profundidad y obtendremos menos nitidez.
  4. Obtendremos más profundidad y obtendremos más nitidez.

https://ecografiafacil.com/2018/01/24/21-la-frecuencia/

Del Rango Dinámico depende…

  1. El brillo de la pantalla.
  2. Depende el contraste de la pantalla.
  3. Depende la nitidez de la imagen.
  4. a y b son correctas.

https://ecografiafacil.com/2018/02/02/23-el-rango-dinamico/

Usaremos el armónico cuando…

  1. La imagen fundamental no es buena.
  2. Es recomendable cuando hay muchas interfases.
  3. La imagen armónica procesa ecos generados por la imagen fundamental.
  4. Todas son correctas.

https://ecografiafacil.com/2018/01/29/22-los-armonicos/

La Potencia de transmisión del ecógrafo:

  1. tiene que ver con el criterio ALARA.
  2. Tiene que ver con el IM.
  3. Tiene que ver con la calidad de la imagen.
  4. Todas son correctas.

https://ecografiafacil.com/2018/02/04/24-la-potencia-de-transmision/

Espero que hayas disfrutado. En cada pregunta tienes el enlace para que busques la respuesta correcta.





24. La Potencia de Transmisión.

Cuando empecé a hablar de los ajustes ecográficos o los parámetros técnicos, como se prefiera, quizá debería haber empezado por este ajuste, la razón es la siguiente, este ajuste, es el encargado de proporcionar la energía sónica que tiene que atravesar los tejidos y que lo hace partiendo desde el transductor. Sin esta energía, ninguno de los otros parámetros explicados aquí hasta ahora tendrían mucho sentido ya que la imagen, sin una correcta Potencia de Transmisión, no es válida, pero como el orden de los factores no altera el producto…empezamos…

La definición es: Es la potencia eléctrica que le llega a la sonda ecográfica o transductor.

Esta energía que luego, por el Efecto Piezoeléctrico https://ecografiafacil.com/2017/12/22/8-la-piezoelectricidad/ se convertirá en nuestro haz de ultrasonidos. Por tanto, a más energía eléctrica, mi haz será más potente también, pero…

Tiene relación estrecha con el índice mecánico (IM) y el Índice térmico (IT).

Estos índices son ambos efectos biomécanicos del sonido, efectos que requieren su post particular y que estudiaremos más adelante. Estos efectos pueden ser potencialmente dañinos.

La Potencia de Transmisión debe ser siempre ser tan baja como sea posible, según el criterio ALARA. ALARA son las siglas en inglés de “As Low As Reasonably Achievable” es decir “tan bajo como sea razonablemente alcanzable”. De este criterio sabemos muchísimo los Técnicos de Radiología ya que somos los responsables de aplicar estas energías o radiaciones, tanto ionizantes como no ionizantes,a los pacientes.

Por otro lado es necesario que para comprender como funciona la Potencia de Transmisión, entiendas lo que son estos dos índices, así que vamos a explicarlo brevemente.

El IM tiene que ver con el Riesgo de cavitación (aumento de presión y temperatura de las burbujas o cavidades con gas o líquidos). Este IM es un efecto No Térmico. Algunos equipos actuales pueden ocasionar este efecto, potencialmente dañino.

Este índice nunca debe ser superior a 1,9 y además este valor aparecerá en la pantalla para que lo tengamos bajo control.

El IT es otro valor numérico que indica la capacidad del ultrasonido de aumentar la temperatura del tejido. Este es un valor que marca efectos térmicos.

Se ha demostrado aumentos de 0,2 º Celsius por minuto a ultrasonido entregado a 1 W/cm2 a 1MHz.

Si no se superan 2º C  es difícil que ocasionen efectos.

Ambos valores pueden estar representados en la imagen y deben seguir estas normas:

 – Deben ser claramente visibles en pantalla cuando el valor sobrepase un 0,4.

 – Aquellos equipos incapaces de sobrepasar un índice de 1 están exentos de representar este valor.

 – Pueden estar representado un solo índice (IT o IM) en función del que pueda ocasionar el efecto.

El objetivo es ajustar la potencia para obtener una información clínicamente útil o que la imagen sea diagnóstica, para enternos.

Pero claro, sería lógico pensar que deberíamos reducir esta energía al mínimo, lamentablemente no puede ser porque al reducir la potencia disminuimos la calidad de imagen ya que reducimos la amplitud de señal, sí, otra vez la amplitud, magnitud de onda importantísima.https://ecografiafacil.com/2017/12/15/5-magnitudes-de-la-onda-otras-magnitudes/

La potencia de transmisión es un ajuste que podemos manejar a través de un comando en forma de rueda, que se encuentra normalmente en la botonera o en el menú táctil en los equipos más nuevos y que en la pantalla se refleja en un porcentaje o en un valor numérico entre el 10 y el 100.

Potencia de Transmisión, aspecto en botonera.
Potencia de transmisión en menú digital.
Acustic power del 100 e IM de 1,5.
Valor IM señalado con línea roja.

Si disminuimos este porcentaje, bajamos el valor de los índices antes comentados y también la calidad de imagen, así que ojo…

Las imágenes a continuación expuestas nos enseñan como la Potencia influye decisivamente en la calidad de la imagen obtenida y además como los IM e IT se ven afectados según el valor de dicha potencia…observa.

Potencia de 10, en rojo, Índices bajos, mala calidad de imagen.
Potencia media (P50), regular calidad de imagen, IM y IT medios.
Potencia máxima (P100), buena calidad de imagen, IM y IT altos, pero dentro de los márgenes de tolerancia.

En el caso de que hagamos una Ecografía con contraste, la potencia de transmisión tiene que estar al mínimo.Normalmente en estos casos, ya viene en la configuración del preset especial para contrates ecográficos que trataremos en un Post más adelante.

22. Los Armónicos.

Los Armónicos o frecuencia armónica es un ajuste ecográfico que está muy ligado a la frecuencia de la que hablábamos en el capítulo anterior y que de modo general es un parámetro técnico muy desconocido para la mayoría de los operadores que se sientan frente a un ecógrafo a realizar una eco.

Es un ajuste o parámetro de difícil comprensión en lo que a su formación se refiere, pero es muy útil y vamos a intentar desmenuzar bien su base teórica para que nos ayude a usarlos mejor…

Es un sistema de recepción de ecos para captar señales con una frecuencia el doble o más que la emitida, que solo es posible producirla por la reverberación de los tejidos y nunca por un artefacto. Es decir, yo emito un pulso de ultrasonidos a 5 MHz y recojo ecos de retorno de 10 MHz discriminando los que están por debajo de ese umbral. Uno de los efectos perseguidos con este ajuste es “limpiar” la imagen de aquellos ecos de retorno que no son útiles y “ensucian” la imagen con ese moteado característico de la imagen fundamental de la ecografía.

En resumen, puedo emitir una frecuencia f y recibir aquellos ecos de retorno que sean 2f, 3f o más…

¿Imagen fundamental?, te explico, la imagen fundamental es una imagen primaria, sin armónicos, con sus cosas buenas y sus cosas malas desde el punto de vista diagnóstico, es la imagen de base que nos ofrece el ecógrafo. Esta imagen es susceptible de ser modificada con todos los ajustes que hemos ido explicando hasta ahora y luego, aplicar los armónicos para ver si nos ofrece ese salto de calidad, que se produce casi siempre cuando ponemos los armónicos.

Imagen de alta frecuencia con y sin armónicos.

Las diferencias en algunos estudios son extremadamente llamativas, pudiendo llegar a diferenciar estructuras usando este ajuste que con la imagen fundamental se observan dificultosamente. En la imagen anterior, Tendón extensor común de los dedos de la mano. Misma imagen sin y con armónicos. Juzgar vosotros.

Observa las diferencias entre las dos imágenes.

En la imagen vemos dos imágenes, observamos que la nitidez y la definición de las estructuras es mucho mayor con armónicos que sin ellos.

Los armónicos es un ajuste implementado gracias al avance y la investigación de las casas comerciales en pos de conseguir una imagen mejor. Ya suelen estar integrados en los presets que vienen de fábrica o en la configuración personal que nos ofrece el técnico de aplicaciones cuando nos instala el equipo, una labor vital, por cierto.

Podemos explicar que los armónicos son, ecos de retorno múltiplos de la frecuencia transmitida en origen y que se debe a una propagación de la onda de ultrasonidos donde el componente de alta presión o compresión se transmite más rápidamente que el componente negativo o rarefacción.

Como esta explicación resulta bastante dura, pero no hay otra, puesto que es física pura, vamos a centrarnos en lo que importa en la práctica y que son sus ventajas, las mismas que a continuación te presento esquemáticamente.

  • Reducen los artefactos y aumentan la resolución.
  • Los armónicos o frecuencia armónica mejora la imagen respecto de la frecuencia fundamental, ya que esta debida a las interfases puede resultar poco resolutiva
  • Utilizaremos armónicos cuando la imagen fundamental no sea suficientemente buena.
  • Es una imagen más nítida ya que “limpia” la imagen fundamental.
  • En frecuencia altas ofrece una gran calidad de imagen.
  • Con los armónicos reducimos el moteado.

El moteado es un factor de degradación de la imagen producido por la dispersión de ultrasonidos de pequeños reflectores o pequeñas interfases, mostrando una imagen con un grano característico. En estas pequeñas interfases se producen ecos de retorno que ensucian la imagen y no aportan información porque una parte de los ecos de retorno producidos en las interfases ni siquiera llega al transductor, los eliminamos y nos queda una imagen mejor.

No confundamos, para ir terminando, armónicos con filtros porque no es lo mismo, el armónico es una representación selectiva de los mejores ecos de retorno. Dependiendo del equipo, normalmente de su gama, podemos disfrutar de varios tipos de armónicos.

En la pantalla la imagen armónica se identifica habitualmente dependiendo de la casa comercial acompañando al valor de la frecuencia alguna letra o palabra, en la imagen fundamental, la frecuencia aparecerá como un valor numérico solitario (últimas imágenes).

Los armónicos deben estar siempre a disposición del operador, y se identifican en muchas marcas como THI o tissue harmonic imaging. El uso de los armónicos no es obligatorio, pero recomendable. Siempre asociando su uso a las características del paciente y del estudio.

Observar en recuadro rojo el tipo de armónico y su valor numérico con las letras.
Imagen fundamental y valor de frecuencia en solitario.





21. La Frecuencia.

La Frecuencia es sin duda el ajuste ecográfico más importante desde el punto de vista técnico a la hora de hacer una ecografía, es el eslabón más importante de la cadena que forman los “5 fantásticos” que son en mi opinión, la Ganancia General, la Ganancia Parcial, el Foco, la Profundidad y la mencionada Frecuencia. Manejando estos 5 parámetros podemos estar seguros de que si los usamos correctamente, nuestra imagen será diagnóstica, claro está, si sabemos como realizar los cortes de la estructura anatómica a estudio.

Este ajuste lo enlazamos https://ecografiafacil.com/2017/12/14/4-magnitudes-de-la-onda-ultrasonica-la-frecuencia/ con este episodio donde hablábamos de modo más abstracto de esta magnitud, pero que son la misma cosa. En ese episodio decía que según las frecuencia utilizadas en los ecógrafos que usamos para realizar los estudios, utilizaremos diferentes transductores o sondas ecográficas para llevar a cabo dichos estudios, me explico…

Si utilizamos frecuencias bajas (entre 2 y 6 MHz), tenemos que usar una sonda cónvex, y estudiaremos estructuras con profundidades grandes, Abdómenes y Ginecológicas.

Si usamos frecuencias altas (entre 10 y 18 MHz), utilizamos sonda lineal y serán objeto de estudio estructuras superficiales como, Músculos, Tendones, Ligamentos, Partes Blandas, Tiroides y Cuello, estructuras vasculares superficiales, Testes, Mama, Ojos, etc…Muy versátiles, por tanto, estas frecuencias altas. Incluso, podemos usar éstas en ecografía pediátrica, si la/el paciente es suficientemente pequeño, por ejemplo, es muy normal realizar ecografía de Caderas, Transfontanelar y Abdomen a bebés, y estas frecuencias altas son ideales.

¿Pero qué logramos en realidad usando una u otra frecuencia? Debemos partir de la base que siempre debemos usar la mayor frecuencia posible para obtener la imagen con máxima resolución posible.

Para realizar el estudio de un músculo, por ejemplo, usaremos, dentro de las frecuencias altas, la más alta si el músculo es muy superficial, pero si el músculo es más profundo y/o el paciente es muy voluminoso quizá sea bueno bajar un salto de frecuencia, así ganaremos un poco más de visión profunda aunque perdamos un poco de resolución o nitidez.

Diferencias de nitidez. Frecuencias altas.

En la imagen superior observamos dos imágenes idénticas del Tendón extensor común de los dedos de la mano (flecha amarilla) estudiado con sonda de alta frecuencia y donde en la imagen superior se observa en recuadro rojo que se emplean 12 MHz y en la inferior, la misma estructura (flecha verde) estudiada con 7 MHz. Nótese la abrumadora diferencia de nitidez de la imagen superior.

Dentro de las frecuencias altas y bajas podemos elegir entre varias, eso es debido al Ancho de Banda…Es decir, para frecuencias bajas, por ejemplo para hacer un abdomen, usaré frecuencia de 3 mHz si en paciente es obeso (mucha profundidad) y 5 mHz si el paciente es muy delgado (poca profundidad), o de otra manera, mi sonda cónvex (baja frecuencia) puede usar varias frecuencias bajas en función de las necesidades del estudio. De otro modo, el ancho de banda es una horquilla de frecuencias que puedo usar dentro de un tipo de frecuencias, bien sean altas o bajas. Un ejemplo de esto lo tenemos en las imágenes siguientes.

3 MHz.
5 MHz.

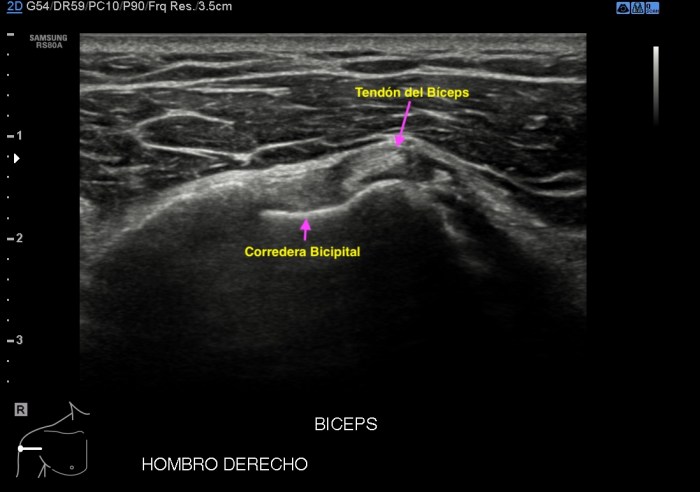

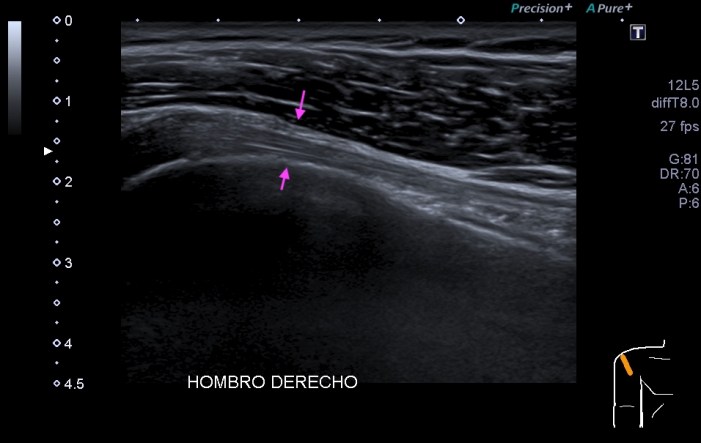

Otro ejemplo…para hacer un hombro, usaré frecuencia alta de 12 mHz si en paciente es muy musculoso (mucha profundidad) y 18 mHz si el paciente es muy delgado (poca profundidad), o de otra manera, mi sonda lineal (alta frecuencia) puede usar varias frecuencias altas en función de las necesidades del estudio.

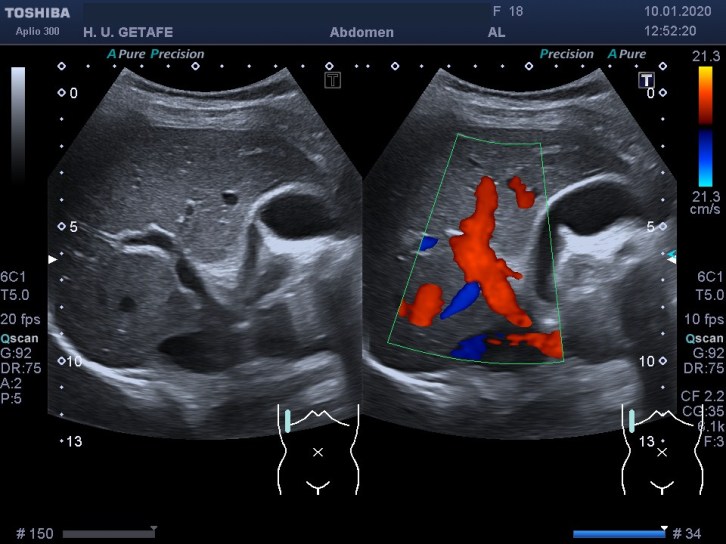

Por ejemplo en algunas patologías es muy útil el cambio de frecuencias, por ejemplo en los hígados con Esteatosis Hepática donde no se observa bien los planos más profundos del órgano afectado. En la imagen siguiente podemos ver como disminuyendo la frecuencia ganamos poder de penetración pudiéndose observar en la profundidad con más claridad la interfase producida por el diafragma (línea blanca hiperecogénica o brillante).

En el equipo la presentación de este ajuste puede estar en la botonera o en la pantalla táctil, en casi todos los equipos ya se incorpora en esta última apariencia. Además esa frecuencia puede aparecer con un valor numérico o con grados de poder de penetración, como en las imágenes de a continuación.

Frecuencia con valor numérico.
Frecuencia con valor según poder de penetración.

En función del grado de penetración, tendremos “Penetración” para las frecuencias bajas dentro del ancho de banda correspondiente a esa sonda y “Resolución”, para frecuencias altas dentro de esa misma sonda, el punto intermedio se queda para “General”.

Si el valor fuese numérico, lo veremos reflejado en la pantalla, como en la imagen siguiente…

En rojo, rodeado el valor de la frecuencia usada.

Es un parámetro dependiente del operador, del Técnico en nuestro caso, su buen uso relanza la calidad del estudio.

Por tanto y para terminar este denso pero importantísimo capítulo, resumimos con dos frases que deben ser grabadas para cualquiera que se precie de sentarse delante de un ecógrafo…y son…

Si aumentamos la frecuencia tendremos menor poder de penetración pero mayor resolución.

Si disminuimos la frecuencia tendremos mayor poder de penetración pero menor resolución.

Además, la elección de la frecuencia correcta la marca las características físicas de cada paciente, cuando mas grueso sea, menos frecuencia debemos emplear.

18. La Profundidad.

La profundidad es un ajuste ecográfico en el cual vamos a poder controlar la distancia a la que queremos trabajar o la distancia que necesitamos en centímetros para estudiar aquella estructura que deseemos. Por ejemplo, usaremos profundidades muy diferentes para estudiar un tendón supraespinoso o de un hígado.

Para estudios superficiales como pueden ser ecografías musculares o de partes blandas emplearemos profundidades pequeñas de máximo 4 cms para un paciente estándar, pero para estudiar el Abdomen de un adulto necesitamos perentoriamente utilizar profundidades de unos 15 cms…

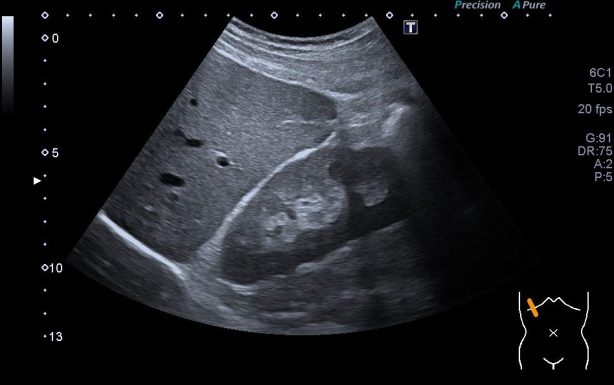

Imágenes de Hígado y Tendón del Supraespinoso y sus profundidades de estudio en rectángulo amarillo.

Bien, esto es fácil de entender, pero este tipo de distancias se acompañan de la elección de sondas ecográficas que nos den la imagen correcta para cada estudio…cuando hablamos de los tipos de transductores, dijimos que los lineales eran de alta frecuencia y los cónvex de baja frecuencia. En el siguiente enlace puedes consultar esta información. https://ecografiafacil.com/2018/01/01/11-tipos-de-transductores/

Por tanto, para técnicas que requieran estudios de poca profundidad usaremos sondas de alta frecuencia y para estudios de más profundidad, usaremos sondas de baja frecuencia.

Este ajuste suele estar situado en la botonera a la derecha del trackball y el freezer, se puede identificar en ingles como “Depth” y suele situarse junto al foco, otro ajuste de gran importancia y que estudiaremos muy próximamente. En algunas marcas como Toshiba, este ajuste se integra en el mismo botón con el Zoom y no se deben de confundir, en otras marcas como Samsung, están separados como puedes ver en las fotos expuestas a continuación.

En las dos primera imágenes vemos ambas funciones y un solo botón, en la tercera un botón negro con una lupa con un + dentro y abajo la tecla “Depth”, funciones separadas.



Debemos diferenciar profundidad y zoom. Profundidad es la distancia que necesitamos ver para llevar a cabo un estudio y el zoom se usa para captar una imagen en unas condiciones y mediante la aplicación de un software, realizar un aumento, “inventando” píxeles inexistentes a partir de otros que se han recogido. Es como hacer una foto, donde la distancia sería el tamaño de pantalla que necesitamos para meter dentro un atardecer en el mar y el zoom sería una imagen, ampliada a posteriori, sólo del sol…solo que en ecografía, el zoom puede usarse en tiempo real. Por tanto, siempre tendremos más calidad de imagen usando la profundidad y no el zoom, siendo este último de uso específico para ampliar alguna estructura en particular.

Si cambiamos la profundidad modificamos la velocidad de refresco de la pantalla, sabremos más de esto más adelante, no es lo mismo escanear 5 cms que 20 cms.
