201. Manejo de equipos y ajustes básicos en ecografía

Te quiero enseñar en este post una serie de vídeos con el objetivo de darte las herramientas más básicas que he podido aglutinar para que te sientes delante de un ecógrafo y puedas empezar a realizar tus primeras ecografías.

Si estás empezando, te va a gustar, si ya tienes tablas, quizá te gustará ver otros equipos, comparar, no sé…repasar quizás.

El método hoy es algo distinto, vas a ver enlaces que te van a llevar a vídeos en el canal de Youtube del Blog. Mira los vídeos que están enlazados más abajo y luego lleva a la práctica en tu equipo los conceptos básicos que has aprendido, busca los comandos en tu ecógrafo, verás que son muy similares en todas las marcas. Los enlaces en azul son vídeos, los rojos son posts de repaso para leer y estudiar imágenes de los vídeos que has visto.

Lo primero que debes conocer es el aspecto general de un ecógrafo, da igual la marca, salvo excepciones todos los equipos de ecografía tienen un aspecto parecido, es decir, aunque la marca sea diferente, son muy reconocibles, podemos hacer un paralelismo con los coches. Puedes montar en diferentes coches, pero más o menos reconoces las partes más importantes de estos coches, aunque, como digo, sean de diferentes marcas.

Vamos a trabajar sobre modo 2D, no quiero que entres en modos de trabajo como el doppler, modo M…es todo muy básico, eso, sí, observa que los modos de trabajo también están distribuidos en los equipos, repito, sea cual sea la marca, de manera muy similar…Hay excepciones, por supuesto, y tampoco podemos comparar equipos estándar con equipos tipo tablet, etc…

Observa el Equipo 1, el Equipo 2 y el Equipo 3 y verás que aunque de marcas diferentes, incluso más modernos o más antiguos, su aspecto es muy similar, los comandos son muy reconocibles.

Ahora vamos a ir trabajando sobre los ajustes ecográficos o parámetros técnicos más importantes, son 5 ó 6 y si los dominas, tendrás gran parte del control de cualquier equipo en tu poder. Los Ajustes ecográficos básicos a mi modo de entender por importancia en la imagen, son estos:

Ganancia General y Parcial y el efecto de estas Ganancias en la imagen ecográfica. Este ajuste ecográfico lo tienes explicado en el post 15. La Ganancia General16. La Ganancia Parcial.Ajustamos Brillo.

Rango dinámico y lo puedes revisar en el 23. El Rango Dinámico.Ajustamos Contraste.

Profundidad y Foco con su explicación el 18. La Profundidad19. El foco.Ajustamos estructura y nitidez de imagen.

Frecuencia y Ancho de banda lo repasas en el post 21. La Frecuencia.Ajustamos calidad y nitidez.

Potencia de transmisión que la puedes ver en 24. La Potencia de Transmisión.Ajustamos calidad de imagen reducimos efectos biomecánicos.

No pensaba que me iba a salir esto…en realidad no sabía que iba a salir, y me gusta. Al fin y al cabo, como los cinco dedos de la mano señalan las cinco cosas más importantes de lo que tu quieras, estas cinco ideas, encierran la base de la ecografía.


Un hogar para Mimo…



197. El Doppler y su evolución.

Durante todos los años que llevo dedicado a la ecografía he tenido la oportunidad de probar muchísimos equipos, muy buenos y muy malos. Si sigues el Blog en redes sociales como instagram habrás podido ver que os he explicado en estos últimos días cómo están evolucionando los equipos, cada vez más modernos, cada vez con menos comandos en la botonera y más dependientes de menús digitales. Los equipos son cada vez más inteligentes, poseen, incluso, big data en los top de gama de las casas comerciales más potentes.

Esta semana he tenido la suerte de probar uno de estos equipos, el Logiq E10 de Ge. Me ha sorprendido enórmemente porque la evolución es sustancialmente mejor que los equipos más modernos que había tenido la oportunidad de probar. Son muchos los recursos que posee este equipo, Inteligencia Artificial, Fusión…ya os iré contando más adelante este tipo de avances, pero hoy quiero contarte algo…me sorprendió los nuevos “doppler”, y me explico…En los modos de trabajo tenemos el modo 2D, Doppler Color, Power Doppler y luego el Doppler pulsado para hacer registros, bien los nuevos equipos viene con una evolución en este ámbito que me gustaría contarte.

Os voy a dejar una serie de imágenes, quiero que observes como desde la imagen 1 a la imagen 7 el paso del tiempo ha ido cambiando este modo de trabajo, como el avance tecnológico ha ido modelando estos modos de trabajo Doppler en una misma ecoarquitectura muy estudiada como la vena porta en su acceso transcostal, mira:

1
2
3
4
5
6
7

La imagen 1 era la de un muy buen equipo cuando yo empecé, la imagen 7 es la mejor que he visto hasta hoy día.

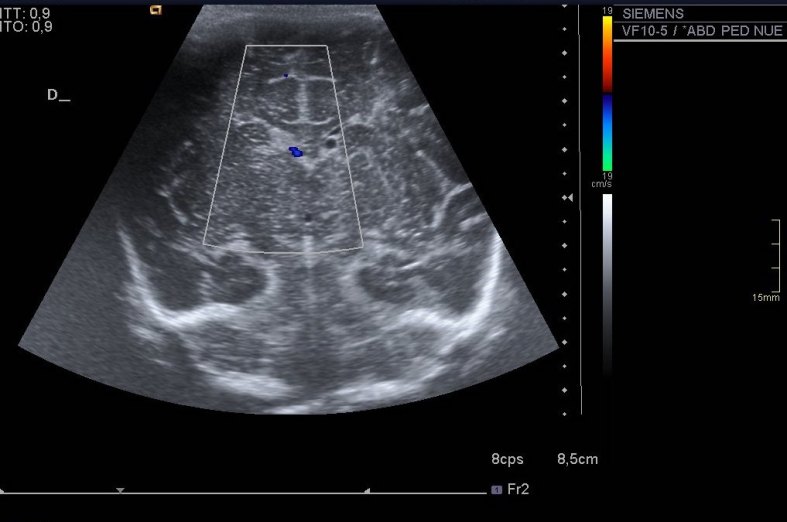

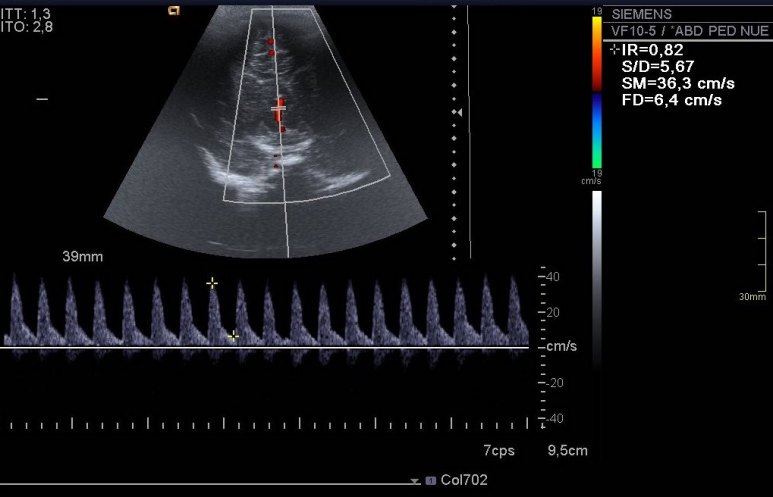

La imagen 2 y 3 fue nuestro día a día eco tras eco…doppler color y doppler power, durante años modos de trabajo muy usados, cada vez más, cada vez aportaban más información, un buen doppler siempre habla bien de un equipo de ecografía. Si quieres repasar los conceptos básicos de del Doppler que nos contó Alejandro te lo enlazo para que puedas revisarlo, él es el experto en Doppler y te lo cuenta genial.

Básicamente te cuento que hemos usado el doppler durante décadas para detectar el flujo de los vasos y su velocidad, para ver lesiones y como están vascularizadas, incluso para detectar litiasis. Buscamos flujos rápidos (doppler color) o flujos más lentos (doppler power)…Hoy en día estudiamos estructuras que requieren implementar su estudio con otras técnicas, en ocasiones, para ver cómo es la vascularización de algunas lesiones debemos emplear el contraste ecográfico, por ejemplo.

Los últimos avances en el doppler permiten ver microvascularización en tiempo real, permiten ver cómo son algunas lesiones como los hemangiomas, que pueden ser vistos y estudiados sin necesidad de contraste ecográfico y este tipo de avances son tremendamente sustanciales, reducen molestias al paciente, tiempos de exploración y diagnóstico y por supuesto, gasto.

Son imágenes que se van a ir incorporando a nuestro día a día, el I+D siempre da sus frutos, son estables a largo plazo y las multinacionales siempre quieren mejorar sus equipos. La inversión en alta tecnología siempre sale rentable.

La imagen 4 ya fue un cambio brutal en calidad, pero las imágenes 5,6 y 7 son distintas.

La imagen del doppler color, la de la imagen 5, el color es más voluminoso, parece un color espacial y metálico, mucho más sensible y visual.

Lo realmente importante viene en la imagen 6, se llama Bi Flow, es una técnica “no doppler” y permite estudiar flujos sin tener en cuenta aspectos técnicos como la angulación, es decir, si hay vascularización, la vamos a detectar, suprime el tejido para visualizar el flujo real sin sobrescribir los vasos. Esto me parece absolutamente revolucionario. Es una técnica sustituta del modo angio y podría ser sustituta del modo angio habitual.

La imagen 7 es un submodo de power doppler para capturar el flujo de vasos pequeños muy lento. Esta tecnología mejora la visualización de los vasos muy pequeños, es ideal para estudios tendinosos, ideal para tendinosis y estudio de regiones muy pequeñas, procesos patológicos articulares, en fin, es un gran avance para estudios de ecografía muscular y otros estudios que necesitan visualización de pequeños vasos, por ejemplo en transplante renal, ecografía testicular y otros. En este submodo de trabajo podemos individualizar el vaso sin ver el tejido que lo rodea o tenerlo visible a nuestro gusto

Siempre he dicho que la ecografía avanza como ninguna otra técnica de imagen. Entre la imagen 1 y 7 han podido pasar tan sólo 15 años, lo mejor, es lo que esta técnica puede crecer y la cantidad de información que nos proporcionará. Vivir en un futuro constante habitualmente es malo, pero su parte buena es que te permite saber que las cosas en un futuro pueden mejorar nuestro mundo, este post de hoy es la prueba.


No sé muy bien dónde atracará este barco que está muy cerca de los 200 puertos…no lo supe cuando empecé y no lo sé hoy, pero estoy aprendiendo y disfrutando del viaje, dicen que es lo que importa, aunque a mí, lo que de verdad me importa es que te sirva a TI.


Una playa, una cálida y tranquila puesta de sol…y ya.

196. Patología cutánea.

Quería subir este brevísimo post intersemanal para hacer hincapié en la visualización global de la imagen ecográfica, muchas veces, muchas, nos centramos en algo especial, algo que capta nuestra atención y nos olvidamos de cosas que hay alrededor y que deben ser estudiadas. De estas veces que el árbol no nos deja ver el bosque…esto lo tenemos que evitar.

En el caso que te presento hoy, una mujer, que se realiza una revisión ecográfica mamaria por seguimiento de una lesión nodular en la mama izquierda a expensas de una mamografía, imagen 1, donde se observa en cuadrantes superiores una lesión nodular marcada con flecha amarilla.

Cuando realizamos la ecografía objetivamos un nódulo en la región donde teóricamente tendría que estar el nódulo visualizado en la mamografía. Hasta aquí todo genial, el problema es que las dimensiones del nódulo de la mamografía y el de la ecografía son demasiado diferentes y por tanto no concordantes.

La paciente tiene una mancha en la línea intercuadrántica externa de la mama a estudio, coincide en tamaño y posición con el nódulo mamario. Normalmente las lesiones cutáneas objetivadas en mamografía son debido a verrugas o lunares voluminosos, en este caso la casualidad hizo coincidir un nódulo en la mama con la misma localización (imagen 2) de una lesión cutánea que, normalmente no vemos con el estudio ecográfico, pero esta, por su profundidad me llamó la atención y la radióloga recomendó estudio por parte del servicio de dermatología del hospital para caracterización.

1

Si te fijas en la imagen, la lesión mamaria es un nódulo evaluado por la radióloga con aspecto de benignidad, redondeado, buena transmisión de sonido, bordes bien definidos.

2

La lesión cutánea (flecha amarilla) es alargada y profunda, hipoecogénica y se objetiva perfectamente en la ecoarquitectura de la imagen 3 de esta eco mamaria y cómo altera la piel de manera considerable.

3

Cuando realicemos ecografía debemos tener una visión global de toda el área a estudio, desde lo más superficial a lo más profundo. En este caso confluyen diversas eventualidades a tener en cuenta, lesión cutánea, con nódulo ecográfico mamario incongruente con el hallazgo mamográfico…

Los equipos, cada vez más potentes y con mejores prestaciones hacen que el estudio de lesiones en la piel puedan ser identificadas, estudiadas y clasificadas por su aspecto ecográfico. En dermatología la ecografía es una técnica en auge, sondas de ultra alta frecuencia, de hasta 33 mHz hace que este tipo de lesiones sean ideales para seguir por los especialistas.

La sonda stick es ideal para este tipo de estudios, te presento esta de 24 mHz la que viene en este equipo que me ha impresionado por sus prestaciones y equipamiento y que agradezco haber podido probar a mi colega Eduardo, técnico de aplicaciones, es  el Logic E10 de Ge.

4

Ahora da la sensación…

195. Rotura de la placa plantar.

Cuando realizamos el estudio de la planta del pie en busca de patología a nivel metatarsal, como por ejemplo, el Neuroma de Morton, debemos descartar otras patologías que pueden cursar con un dolor similar al provocado por el tumor del nervio, bursitis, tenosinovitis de los flexores de los metatarsianos pueden ser alguna de ellas.

El estudio a ese nivel es complejo, largo y tedioso, en ocasiones pueden coexistir varias de esas patologías, por eso hay que descartar todas, por eso, debemos conocer la normalidad ecográfica perféctamente. El diagnóstico diferencial puede ser complicado para la radióloga que en ocasiones puede necesitar varias técnicas de imagen, como  la Rx convencional, la ecografía como técnica de elección y en ocasiones RMN con contraste intravenoso.

Hoy te enfrentas a una de la patologías más difíciles de explorar por muchos motivos, el primero es el desconocimiento de la anatomía de la placa plantar, su función y su aspecto ecográfico. El segundo es que requiere una técnica ecográfica nivel experto y el tercero es lo que te he contado antes, la posibilidad de la confluencia de varias patologías que tengan que ver con el dolor que pueda sufrir la paciente, que ya te digo, en esta zona, puede llegar a ser muy intenso y prolongado en el tiempo.

Es una zona de máximo interés para Fisioterapeutas, Podólogos y Médicos especialistas del deporte…

Para mi entender la anatomía me resultó vital, para luego poder correlacionar con la ecoarquitectura…en la imagen 1 puedes ver un dibujo, lo siento, no soy Monet como muy bien puedes comprobar, pero espero que te sirva para que entiendas como es la anatomía, superbásica, de un corte sagital de una metatarsiano en la articulación de la cabeza del metatarsiano (3) con la falange proximal (2) y su relación con la placa plantar (1), en rojo, el tendón flexor del dedo que estemos estudiando (5), en rosa, y la vaina que lo rodea (4), en azul…imposible olvidarme del verde, es la fascia plantar y es el número 6.

Aprendí que para estudiar una lesión debes conocer la mecánica de la lesión, en este caso, es una hiper extensión de la articulación que hace que la placa plantar estire demasiado y se pueda llegar a romper, lo que puede provocar líquido en la zona. Es una típica lesión de bailarinas, deportistas en general y personas que usan tacones muy pronunciados en sus zapatos. Te dejo la imagen número 2, donde puedes ver el teórico foco de una lesión marcada con una estrellas de 5 puntas como la de mi escudo.

Anatómicamente la placa plantar es una estructura fibrocartilaginosa altamente resistente debido al colágeno tipo 1. Ecográficamente, está entre el flexor del dedo y la cabeza del metatarsiano y su aspecto es hiperecogénico, ocupando el espacio que va desde el cuello del metatarsiano hasta la porción distal y plantar de la falange articular con el metatarsiano. Imagen 3 y 4, normalidad ecográfica. Imagen 5, imagen patológica.

La exploración requiere de un operador entrenado, es recomendable un estudio exhaustivo, sin prisas, donde podamos realizar estudio dinámico que será la de ejecutar una hiper extensión forzada del dedo a estudio por el operador, siempre que la paciente pueda soportarlo, mientras colocamos la sonda en el eje largo del flexor. La sonda será de alta frecuencia, usando, la frecuencia más alta de su ancho de banda. Profundidad adecuada, foco bien colocado y máxima concentración.

Si sabemos que la estructura es de una intensidad ecogénica alta, la aparición de focos hipoecogénicos en el lugar pueden ser constitutivos de lesión locoregional, temerosos siempre de la anisotropía, aunque no es una anatomía tendinosa, la colocación de la sonda no es fácil por la orografía de la zona y por tanto, siempre con las orejas de punta…y gel, usamos mucho gel para que el apoyo sea perfecto. Te he dicho anteriormente que la rotura de esta estructura puede acarrear a presencia de líquido que se verá anecoico en la zona.

Estudiamos y demostramos la lesión o la normalidad en dos proyecciones, imagen 6, eje largo y eje corto de la zona y podemos comparar siempre con el lado contralateral, previsiblemente sano, dicho todo este conglomerado de ideas…las imágenes:

3
4
5
6

Marcadas con flecha azul puedes ver un efecto de discontinuidad a nivel de la placa plantar, hipoecogénico e irregular, demostrado en dos proyecciones.


Verano, gracias…





93. Exploración ecográfica de la Pierna Posterior.

Seguimos estudiando la parte posterior de la miembro inferior, en este caso la pierna.

La región posterior de la pierna tiene una serie de músculos estratificados de superficial a profundo en tres capas.

  1. Los Gemelos o más técnicamente hablando, los GastrocnemiosSon los más superficiales y se encuentran bajo la piel y el tejido celular subcutáneo.
  2. El Sóleo, un gran desconocido, un músculo grande, ancho, que está implicado en gran cantidad de procesos patológicos musculares de la región, muchas veces achacados a los gemelos.
  3. Flexores de los dedos del pie , y el Tibial Posterior, en la capa más profunda de la región posterior de la pantorrilla.

Como está estratificado en tres capas y dependiendo de la zona en la que tengamos la lesión, necesitaremos más o menos profundidad y por tanto usaremos una Frecuencia en función de dicha Profundidad. Ojo también al Foco para conseguir máxima nitidez. Es un estudio muy técnico, donde están implicados otras estructuras como los vasos y fascias, estas últimas y sobre todo, la que une Gemelo Interno y Sóleo, afectada por roturas y hematomas que aparecen como consecuencia de estas.

Colocaremos a la/el paciente en decúbito prono y le preguntaremos dónde nota el dolor. En las patologías de etilología muscular como desgarros o roturas musculares no es igual verlos en fase aguda que en una fase tardía…cuando son recientes veremos gran cantidad de componente líquido, por tanto anecoico por el sangrado, en una fase más tardía, la zona de fibrosis será más importante y el proceso anecoico del sangrado será menor, quedando zonas cicatriciales del músculo, más hipoecogénicas.

Usaremos sonda lineal de la alta frecuencia. Comenzaremos estudiando Gemelos, interno y externo, desde el hueco poplíteo hasta el Aquiles. Después el Sóleo, de igual modo y para finalizar la parte más difícil, la parte más profunda, los flexores y el tibial posterior.

La semiología es la predominante del músculo, hipoecogénica, con las imágenes hiperecogénicas típicas del tejido conectivo…recuerda la semiología muscular…

Realizaremos los cortes en axial y en longitudinal en la zona que creamos oportuna, siempre destacando la patología.

Los cortes ecográficos a realizar van siempre focalizados en función de la patología, no hay un protocolo de exploración, pero sí debemos demostrar que los tres estratos de la parte posterior de la pierna están estudiados y libres de lesiones o demostrando la presencia de esta, como en el caso que te pongo a continuación, donde un varón de mediana edad llega al Eco3 de mi centro de trabajo con una sintomatología que a la médico peticionaria le parece puede estar en relación con una sospecha de rotura muscular y en este caso, se objetiva la presencia de dos roturas, una en la fascia entre el Sóleo y el Gemelo interno, muy, muy, muy habitual…y otra, una rotura de fibras en las fibras profundas del Sóleo, que además no se estudia en fase aguda, es decir, que observamos gran cantidad de tejido con fibrosis. Mira:

La primera imagen debemos utilizarla para ubicarnos en la anatomía a estudio…Se observan una ecoestructura normal de los Gemelos y el Sóleo y sus fascias…

Tomamos conciencia de la situación de tibia y peroné para estudiar la porción más profunda de la parte posterior de la pierna en la segunda imagen.

Esta imagen es genial, está realizada con un ajuste ecográfico llamado “Panoramic View” y te permite estudiar sumando imágenes una gran cantidad de tejido, en este caso, casi 18 cms de proximal a distal. En esta vemos un corte longitudinal, con las tres capas de tejido muscular.

Vemos como el gemelo. en su porción interna termina apuntado, como marca la flecha, sí, ya sé que estás haciendo un acto de fe para creer lo que te digo…luego te lo voy a demostrar…pero lo más importante de todo, se observa entre el Gemelo y el Sóleo una rotura que está medida y que ronda los 10 cms de lesión….

Te comparo ambas localizaciones y te las nombro como Normal y Patológica para que veas la diferencia y en detalle cómo se observa esta lesión marcada por flechas azules…con gran componente fibroso, hipoecogénico, y mínima cantidad de líquido, anecoico,  lo que nos hace entender que no es una lesión en fase aguda…En la eco normal vemos una línea hiperecogénica que separa ambos músculos, correspondiente a la fascia, ocupada por la rotura en la imagen patológica…sí, ya sé que es preciosa…

Seguimos bajando, vemos en el triángulo amarillo como el gemelo tiene respetada su ecoestructura, si no acabase así, afilado, o estuviese redondeado, sería signo de retracción de las fibras musculare a ese nivel…pero esta imagen demuestra en los planos profundos del Sóleo, otra rotura del músculo, de aspecto hipoecogénico, señalada por flechas azules.

Foto comparativa de normalidad y patología para que veas como tienes que ver este tipo de situaciones, sobre todo, conocer la normalidad, para poder identificar lo que es patológico.

En esta última imagen, estrella de 5 puntas que marca una rotura y la estrella de 4 puntas que señala la otra rotura y la sacamos en el mismo plano…me encanta¡¡¡

Nunca desistas de un sueño, sólo trata de ver las señales que te lleven a él…





91. Aparato Expensor de la Rodilla. El Rotuliano.

Seguimos viajando a través del MMII y nos topamos con la Articulación de la Rodilla.

Es una articulación estudiable con Ecografía, si bien no toda ella, digamos que la parte más interna de la cápsula articular, los ligamentos cruzados, los meniscos, los ligamentos colaterales y la articulación patelo-condílea deben ser estudiada con RMN mejor…pero el aparato extensor de la Rodilla, la inserción del Cuádriceps (como ya vimos) y el Tendón Rotuliano son muy estudiables con la Eco.

El Tendón del Rotuliano une la parte distal de la Rótula,que es el Sesamoideo más grande del cuerpo humano, con la Espina Anterior de la Tibia. El Rotuliano es muy superficial, por eso es muy importante una sonda de alta frecuencia para su estudio…Posterior al Rotuliano y estudiable con Ecografía tenemos la Grasa de Hoffa que es una almohadilla grasa que interviene en la movilidad de la articulación.

El Tendón Rotuliano es alargado, fino e hiperecogénico entre el Tejido Celular Subcutáneo y la Grasa de Hoffa.

La Grasa de Hoffa la verás entre el Tendón y la articulación de los huesos de la Rodilla, se ve ligeramente hipoecogénica con  respecto al Tendón, es voluminosa y heterogénea y puede albergar cierta cantidad de líquido perirotuliano que puede ser normal, dependiendo de la cantidad y de la localización de dicho líquido que de verse, será peritendinoso, anecoico y  casi siempre más cerca de la inserción tibial del Tendón.

Normalidad.Anatomía.
Ojo a la Anisotropía

La exploración es fácil, la/el paciente estará tumbado en decúbito supino y pediremos flexión cómoda de la articulación con el fin de estirar el tendón y así eliminar la Anisotropía (hipoecogenicidad) que habitualmente encontrarás cerca de la inserción tibial donde el rotuliano cambia su angulación ligeramente para insertar más superficial, esto puede inducir a error de diagnóstico con tendinitis del rotuliano (Imagen superior).

Puedes luchar contra la Anisotropía, flexiona más la rodilla, pon gel y siempre dos proyecciones.

Siempre realizamos cortes longitudinales y transversos del Tendón, estudiando globalmente toda la región extensora, colocando debidamente los Pictogramas, desde la Rótula hasta la inserción en la Tibia, haciendo todo el recorrido del Rotuliano y completando el estudio con el estudio de la inserción del Cuádriceps, es muy recomendable porque completarás el estudio de todo el aparato extensor de la Rodilla.

Corte Longitudinal.Normalidad y Patología.Observa medidas (flechas).
Corte Transversal.Normalidad y Patología.

En las imágenes superiores observas cortes longitudinales y Transversales de patología y normalidad en un Rotuliano en su porción rotuliana. Observa el aumento de tamaño y la hipoecogenicidad de esta patología habitual, respecto de la normalidad de la otra rodilla, y que es la Tendinitis del Rotuliano.

En las imágenes inferiores observarás con más detalle esta patología…incluso, en algunas tendinitis puede existir, aunque no es habitual, presencia de fibras rotas, como es en este caso, donde se objetiva en las fibras de rotuliano más centradas una imagen redonda, pequeña y anecoica, correspondiente a líquido producido por el sangrado de las fibras rotas (corte transverso).

Aumento de tamaño e hipoecogenicidad,flecha y línea roja, y fibras normales, flecha verde.
Corte Transverso. Imagen anecoica, dentro de una imagen redondeada e hipoecogénica de fibras tendinopáticas.

En conclusión, la patología más habitual, que es la tendinitis del Rotuliano, se verá con aumento de grosor de las fibras del Tendón afectada, hipoecogenicidad, que debemos estar seguros que no es anisotropía, para ello, estudiaremos con flexión de la rodilla y comprobaremos el hallazgo en dos proyecciones y comparativa con el lado contralateral, presumiblemente sano.

Trabaja mientras otros duermen, Estudia mientras otros se divierten, Persiste mientras otros descansan y Vivirás lo que otros tan solo sueñan…









88. Patología Habitual Muslo Anterior.

La patología habitual del muslo anterior tiene que ver con aquellas patología relacionadas con patologías de la musculatura, roturas de fibras y demás…

Hoy vamos a ver un caso típico, que es la rotura de fibras de uno de los músculos…

Las roturas de fibras, muy genéricamente se puede entender como una “herida” del tejido de los músculos, tendones y fascias que componen la estructura del aparato locomotor.

Dentro de una rotura de fibras hay diferentes grados, algunas son pequeñas, otras muy grandes, incluso desinserciones musculares…no entro más en este ámbito que no me corresponde, solo quiero que entiendas que hay muchos tipos.

Ecográficamente cuando tenemos una rotura en fase aguda encontraremos líquido provocado por el sangrado y encontraremos una falta de continuidad en la anatomía normal del tejido afectado, esto de forma muy general.

Una gran ventaja del aparato locomotor y su estudio ecográfico es que podemos comparar con el lado contralateral, normalmente sano…

Veamos este caso, paciente varón de 59 años que haciendo ejercicio nota un dolor en la cara anterior del muslo, no le impide la marcha, pero lo hace con dolor.

The habitual pathology of the anterior thigh has to do with those pathologies related to pathologies of the musculature, breaks of fibers and other … Today we are going to see a typical case, which is the breaking of fibers of one of the muscles … Fractures of fibers, very generically can be understood as a “wound” of the tissue of muscles, tendons and fascias that make up the structure of the locomotor system. Within a break of fibers there are different degrees, some are small, others very large, even muscle disengagements … I do not enter anymore in this area that does not correspond to me, I just want you to understand that there are many types. In Eco when we have a rupture in the acute phase we will find fluid caused by the bleeding and we will find a lack of continuity in the normal anatomy of the affected tissue, this in a very general way. A great advantage of the locomotor system and its ultrasound study is that we can compare with the contralateral side, normally healthy … Let’s see this case, a 59-year-old male patient who, exercising, notices a pain in the anterior aspect of his thigh, does not prevent him from walking, but he does so with pain.

Colocamos la sonda en Longitudinal en el eje largo del Muslo y observamos un Recto Anterior retraído que no inserta en la Rótula de forma normal y que no discurre paralelo al eje largo del fémur.

La retracción se produce al desinsertarse de la rótula las fibras del tendón correspondientes al Recto, el tendón cuadricipital es para que lo entiendas, la unión en un solo tendón de los 4 músculos del Cuadriceps que finalmente insertan a la cara proximal del hueso sesamoideo por excelencia, la rótula.

En esa misma localización y el corte Transverso observamos lo mismo, el músculo recto anterior ausente en su localización normal y se observa un área hipoecogénica que puede corresponder al hematoma…así:

We placed the probe in Longitudinal in the long axis of the thigh and we observed a retracted anterior rectum that does not insert in the patella in a normal way and that does not run parallel to the long axis of the femur. The retraction occurs when the tendon fibers corresponding to the rectum disengage from the patella, the quadriceps tendon is for you to understand, the union in a single tendon of the 4 quadriceps muscles that finally insert the proximal side of the sesamoid bone par excellence , the kneecap. In that same location and the Transverse section we observed the same thing, the anterior rectus muscle absent in its normal location and a hypoechoic area that can correspond to the hematoma is observed … like this:
Corte Transverso

Entre las líneas azules debería estar el Recto Anterior, está ausente, sustituido por grasa y vemos la presencia un a estructura alargada hipoecogénica correspondiente a un hematoma que apoya sobre el vasto intermedio.

Finalmente tenemos dos imágenes comparativas de los dos Muslos, el patológico y el normal contralateral, eso sí, debe ser comparativo el estudio en la misma zona exactamente de los dos muslos para que la fiabilidad de la imagen sea lo más alta posible.

Es importante saber en que momento, desde que se produce el hecho, nos encontramos, me explico, en roturas agudas encontraremos mucho componente líquido, por la sangre, en roturas más “pasadas”, encontraremos más fibrosis o cicatriz y menos líquido, entra en escena la Elastografía, de la que hablaremos más adelante.

Este caso es una gran rotura muscular normalmente, son más pequeñas y localizadas casi a punta de dedo por la/el paciente.

Te dejo un video de una rotura lineal de una rotura longitudinal del Vasto intermedio o Músculo Crural cuando al paciente se le pide una contracción…simplemente alucinante¡¡¡ (Gracias Javier)

Finally we have two comparative images of the two thighs, the pathological and the contralateral normal, however, the study in the same area of ​​the two thighs must be compared so that the reliability of the image is as high as possible. It is important to know at what moment, since the event occurs, we are, I mean, in acute breaks we will find a lot of liquid component, by the blood, in more “past” breaks, we will find more fibrosis or scar and less liquid, enter into scene the Elastography, of which we will speak later. This case is a major muscle break usually, they are smaller and located almost at the tip of the finger by the patient. I leave a video of a linear break of a longitudinal break of the Intermediate Vasto or Crural Muscle when the patient is asked to contract … simply amazing! (Thanks Javier)

Se observa una imagen lineal anecoica en la profundidad de la imagen.

Compassion for Animals.











82. Protocolo de Muñeca. Región Flexora.

He tardado un poco en subir este Post, y es que es difícil y laborioso para el que lee y para el que escribe. Voy a intentar explicarlo lo más light posible, bien estructurado y desmenuzado.

Como digo seguimos con uno de los estudios más complejos que nos vamos a encontrar en la ecografía muscular y no es otro más que el estudio de la cara anterior de la muñeca.Es un nivel de dificultad 3 tanto por la anatomía como por la anatomía radiológica.

Nervios, Vasos y multitud de Tendones conviven en un espacio reducido.

Es muy importantes estudiar individualmente cada estructura buscando su referencia anatómica y su funcionalidad.



  1. Arteria Radial
  2. Tendón Flexor Radial
  3. Tendón del Flexor Largo del Pulgar en bolsa radial
  4. Nervio Mediano
  5. Tendón del Palmar Largo
  6. Tendones del Flexor Superficial y Profundo de los dedos
  7. Arteria Cubital
  8. Nervio Cubital
  9. Tendón del Flexor Cubital del Carpo

Cortes a nivel del Músculo Pronador Cuadrado, aunque hay que seguir cada estructura y estudiarlo en Axial y Longitudinal.

  • -Siempre en función de la estructura anatómica que vayamos a estudiar, e individualmente en cada una de ellas.
  • -Es un músculo que se origina en la cara volar de la metáfisis del radio y se inserta en la cabeza del cúbito.
  • -Sobre él, el flexor profundo de los dedos, flexor del pulgar y más superficial el flexor superficial de los dedos.
  • -Nervio Mediano y Arteria Radial
  • -Arteria y Nervio Cubital.
  • Arterias y Nervios

Arterias: Arteria Radial (su referencia Cara externa Flx Rad Carpo, a nivel distal se posiciona encima del pronador para dirigirse hacia la tabaquera anatómica) y Arteria Cubital (Dentro del Flexor cubital del carpo).Son anecoicas, esféricas en el corte axial y tubulares en el longitudinal.

Nervios, ecográficamente en panal de abeja. Nervio Mediano (Al aproximarse al túnel del carpo se hace más superficial y externo y finalmente corre hacia la línea media posicionándose superficial al largo del 1 dedo) y nervio cubital (Entre el tendón cubital y la arteria cubital).

El corte de más valor es el axial, pero los longitudinales se usan para un estudio individualizado de cada estructura. Los cortes axiales nos van a servir para encontrar referencias y el estudio, los longitudinales para estudios de cada estructura.

Son estos:

Buscamos como referencia siempre el Músculo Pronador Cuadrado. En corte AXIAL. Ecográficamente alargado, profundo, hipoecogénico, anterior a Radio y Cúbito.

Después y de externo a interno vamos a ir buscando las estructuras anatómicas que te dibujé arriba…mira:

Arteria Radial, anecoica, flanqueda por dos venas, que son anecoicas, más pequeñas y depresibles.

Profundo y más medial el Flexor del Pulgar, mueve el pulgar y vas a ver como se mueve el tendón, infalible si tienes dudas de cual es. Es hiperecogénico con halo hipoecogénico y casi redondo.

Más superficial, más ovalado el Tendón Flexor Radial del Carpo. Ecográficamente hiperecogénico.

Un poco más medial, otras dos estrecturas, el Nervio Mediano, más profundo , aunque luego se hace superficial.

Más superficial, el tendón del palmar largo. Ten cuidado de no comprimir en exceso porque lo perderás de la visión.

De igual modo, sin comprimir, en la muñeca anterior, muy centrado y superficiales al Músculo Pronador Cuadrado, tenemos un magma de tendondes, estratificados en profundidad, hiperecogénicos. rodeados de una envotura hipoecogénica correspondiente a la bolsa cubital…Mueve segundo, tercer, cuarto y quinto dedo, verás como se mueven sus tendones.



Finalmente tres estructuras que son complejas de ver en un solo corte, pero en este caso se ven, de medial a externo y de superficial a profundo:

Arteria Cubital, anecoica. Flecha amarilla.

Nervio Cubital, pegadito a ella, en forma de panal de abeja y ovalado. Flecha amarilla.

Más externo y profundo el Tendón Flexor Cubital del Carpo, con una forma ovalada, dispuesto en forma oblícua.

Es una exploración que te va a costar mucho, se requiere mucha práctica y una estructura anatómica muy clara en nuestra cabeza.Si te resulta mejor, al principio tira de Netter mientras haces la exploración.

Hasta aquí…Hay mucho más en esta exploración, pero lo más básico de este estudio está en este Post.

Volar…















81. Protocolo de Muñeca. Región Extensora.

Nos adentramos en el complicadísimo estudio de la articulación de la muñeca.Voy a empezar por la región extensora o parte posterior de la muñeca. Nivel 2.

Voy a intentar explicarlo lo más esquemáticamente posible, y como no soy Monet, no me he atrevido a pintarlo y he preferido realizar esto:

6 compartimentos

En esta imagen que tienes justo arriba tienes una representación de un corte anatómico AXIAL de la muñeca donde separamos los tendones en 6 grupos que a a partir de ahora vamos a conocer como compartimentos.

Cada compartimento contiene una serie de tendones que voy a pasar a enumerar ahora para que te los aprendas de memoria:

Compartimento 1: Abductor Largo del Pulgar y Extensor Corto del Pulgar

Compartimento 2: Extensor Radial Largo del Carpo y Extensor Radial Corto del Carpo

Tubérculo de Lister

Compartimento 3: Extensor Largo del Pulgar (Amarillo)

Compartimento 4: Extensor Común de los Dedos

Compartimento 5: Extensor del Meñique

Compartimento 6: Extensor Cubital del Carpo

Una vez que sabes cómo están situados anatómicamente los compartimentos hay que proceder a su estudio ecográfico.

Situamos la muñeca a estudio frente a nosotros, con la palma de la mano apoyada en la mesa y vamos a pedir que el puño esté cerrado sin apretar, relajadamente.

Pondremos Gel en la región extensora del Carpo, justo en la articulación de la Muñeca y nos dirigimos al Compartimento 1 que anatómicamente es externo, para ello, pedimos a la/el paciente que acomode la mano para que podamos colocar nuestra sonda ya que para cada compartimento vamos a tener que adaptar nuestra sonda a su disposición espacial…así:

Así iremos compartimento por compartimento, reconociendo las estructuras, amoldándonos a cada compartimento y diferenciando cada Tendón en caso de que sean dobles como en el compartimento 1 y el 2, o múltiple como el compartimento 4.

En cada compartimento vamos a realizar cortes axiales y longitudinales (eje corto y eje largo) aunque el corte básico, el que te va a dar más información siempre será el corte axial (eje corto).

Observa el triángulo rosa que separa el C2 del C3, es el Tubérculo de Lister, y es referencia anatómica para este estudio de la Articulación de la Muñeca.

Es el momento de que veas el resultado del C1 al C6 de mi muñeca izquierda,por lo que a este Post le tengo especial cariño…

Resumen 6 cortes.

La ecoarquitectura de los tendones es ovalada e hiperecogénica. Cada compartimento tiene una vaina sinovial que envuelve el tendón o tendones que contiene, en ocasiones y como veremos más adelante, pueden llenarse de líquido (anecoico), hallazgo que puede ser patológico.

Cuando empieces a realizar estos protocolos te recomiendo tener al lado una guía anatómica que muy bien puede ser el Netter o este Blog si te resulta más cómodo el formato digital e ir buscando despacio, disfrutando de esta técnica.Ten paciencia, al principio cuesta.

Muy importante los ajustes electrónicos, estamos trabajando a 1 cm de profundidad, foco en esta línea y utilizamos el ancho de banda más alto que tengamos…en torno a los 18 MHz con armónicos como puedes ver en la foto siguiente en recuadro amarillo y rosa (extraña combinación de colores, lo sé…)

Se acabó este denso Post…Como se ha acabado Agosto mientras lo escribía y ni he podido despedirme…No te vayas Verano…

Hasta pronto, Agosto…





80. Protocolo de Muñeca. Consideraciones.

El protocolo de Muñeca es un protocolo de una dificultad alta, un nivel 2 para la región extensora y un nivel 3 para la región flexora.

Dividimos pues la exploración en dos regiones:

Anterior o región flexora. Nivel de dificultad 3.

Posterior o región extensora. Nivel de dificultad 2.

La sonda apropiada es un transductor lineal de ultra alta frecuencia, rondando los 18 MHz. Siempre usaremos Los Armónicos.

Ajusta todos los parámetros técnicos.

Realizaremos cortes transversos y longitudinales, siempre en función del objeto de estudio.

La Articulación de la Muñeca es foco habitual de patología tendinosa, o es frecuente la aparición de gangliones.

Por ella discurren además gran cantidad tejidos, vasos y nervios…sobre todo en la cara anterior o región flexora.

Conocer la anatomía es muy importante, solo en la cara posterior la muñeca encontramos hasta 8 tendondes diferentes. Y la cara anterior ni te cuento…Tendones,Vasos,Nervios…Túnel Carpiano…Poco a poco…

Este Post es meramente informativo previo al protocolo en si, pero te he enlazado varias paginas para que repases conceptos básicos de técnica ecográfica.

Empezamos…
