165. Dispositivos Subdérmicos.

En este Post voy a contarte cómo se ve un dispositivo anticonceptivo subdérmico.

Este Post será de utilidad para repaso de varios conceptos como lo artefactos y ecogenicidad. Es domingo, y hay post aunque arrecie el temporal…

No es un caso habitual que nos encontremos dichos dispositivos en una exploración de rutina del antebrazo, que es donde se suele colocar ya que no son muy habituales. Como has leído en el enlace que te puse, es un dispositivo alargado y metálico que está localizado debajo de la piel.

Cuando tenemos que buscar estos dispositivos es porque han migrado de su lugar de colocación. Como a los tres años dejan de funcionar, la/el ginecóloga/o debe retirarlo, el problema viene cuando este dispositivo no se encuentra en la localización donde fue insertado. La eco es muy útil para buscar…pero ¿qué tenemos que buscar?

Lo que tenemos que buscar es una imagen hiperecogénica y alargada. Lo buscaremos en el tejido celular subcutáneo (hipoecogénico). Si no lo encontramos en su localización normal, debemos “buscarlo”, y encontrarlo no es fácil.

Lo primero que nos encontraremos será:

Piel: Primera capa fina hiperecogénica y lisa en contacto con la Sonda.

Tejido Celular Subcutáneo: Zona hipoecóica con ecos lineales que pertenecen a los septos de tejido conectivo que discurren paralelamente al plano de la piel. Estos septos lineales son los que nos van a dificultar la visualización del dispositivo, porque son hiperecogénicos y lineales, igual que nuestro objetivo.

Te recomiendo que busques en axial respecto del eje largo del antebrazo, el corte longitudinal hará que confundas las líneas hiperecogénicas de los septos lineales con la ecoestructura alargada e hiperecogénica del dispositivo.

Estos dispositivos son metálicos, pero dejan muy poco artefacto (sombra posterior), es decir, es una sombra débil, casi imperceptible el longitudinal, aunque lo que sí verás es un artefacto en “imagen doble”, también sutil (imagen 2 con flechas rosas) y en axial se objetiva mejor, siendo esta sí, sombra “doble” es decir, una sobra a cada lado de la imagen hiperecogénica (imagen 1 con flechas laterales negras).

Por tanto, ya sabes qué es y cómo se ve lo que tienes que buscar, te falta el donde. Partiendo del lugar donde fue colocado solo tienes que seguir en transversal al eje largo del antebrazo en la línea donde fue colocado, primero hacia la axila, luego bajando hacia la muñeca.

In this Post I will tell you what a subdermal contraceptive device looks like.
It is not a common case that we find these devices in a routine forearm scan, which is where they are usually placed since they are not very common. As you read in the link that I put, it is an elongated, metallic device that is located under the skin.
When we have to look for these devices it is because they have migrated from their place of placement. Since at three years they stop working, the gynecologist must remove it, the problem comes when this device is not in the location where it was inserted. The echo is very useful to search … but what do we have to look for?
What we have to look for is a hyperechogenic and elongated image. We will look for it in the subcutaneous (hypoechogenic) cell tissue. If we do not find it in its normal location, we must “search for it”, and finding it is not easy.
The first thing we will meet will be:
Skin: First hyperechogenic and smooth thin layer in contact with the Probe.
Subcutaneous Cellular Tissue: Hypoechoic zone with linear echoes that belong to the septa of connective tissue that run parallel to the skin plane. These linear septa are the ones that will make it difficult for us to visualize the device, because they are hyperechogenic and linear, just like our objective.
I recommend that you look axially with respect to the long axis of the forearm, the longitudinal section will cause the hyperechogenic lines of the linear septa to be confused with the elongated and hyperechogenic echo structure of the device.
These devices are metallic, but leave very little artifact (back shadow), that is, it is a weak shadow, almost imperceptible the longitudinal, although what you will see is an artifact in “double image”, also subtle (image 2 with pink arrows ) and in axial it is better objective, being this yes, shadow “double” that is, a leftover on each side of the hyperechogenic image (image 1 with black side arrows).
Therefore, you know what it is and how it looks what you have to look for, you are missing where. Starting from the place where it was placed you just have to follow the long axis of the forearm in the line where it was placed, first towards the armpit, then down towards the wrist.

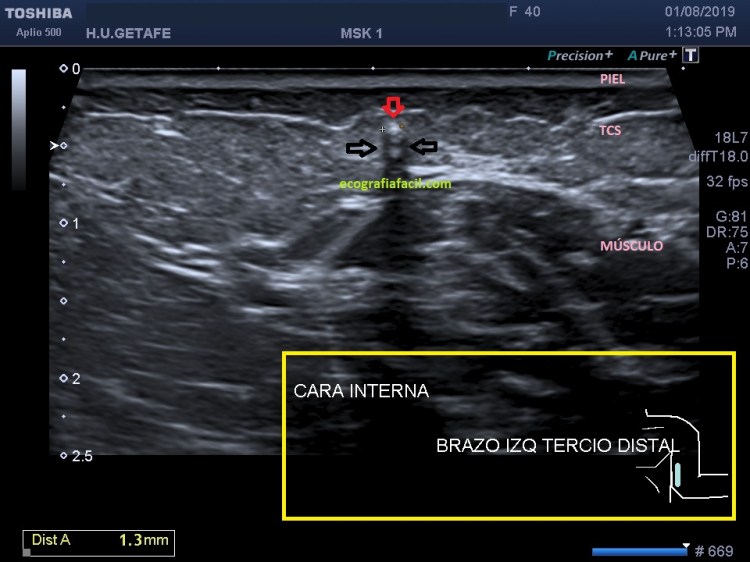

Imagen 1

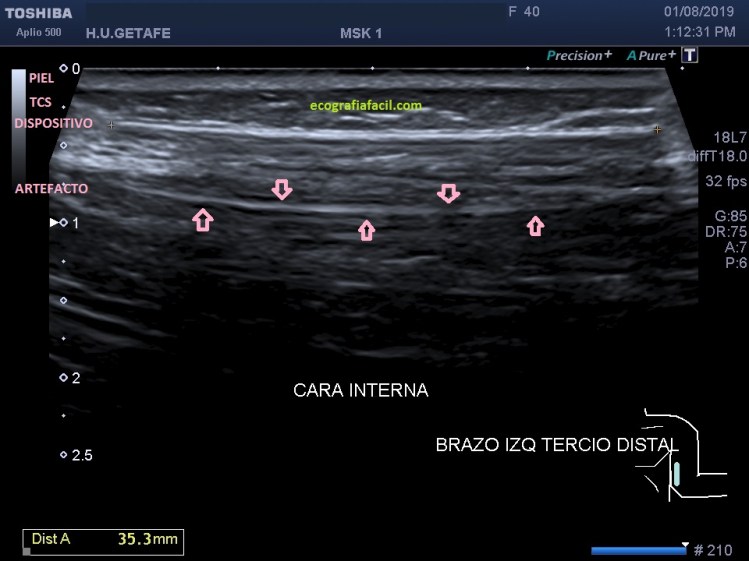

Imagen 2

Observa la imágenes y mira cómo en ambas el tejido conectivo del tejido celular subcutáneo es isoecogénico con el aspecto del dispositivo, ahí estriba la mayor parte del problema al llevar a cabo la exploración.

Look at the images and see how in both the connective tissue of the subcutaneous cellular tissue is isoechogenic with the appearance of the device, there lies most of the problem when carrying out the exploration.
