166. Ergonomía y otras cosas…

No nos cansaremos de repetir la importancia de adoptar posturas confortables para hacer las ecografías que repercuten directamente en la calidad de la imagen. Si estás cansado y tus hombros se tensan, no vas a poder mantener el plano mucho rato, así que es importante ponerse cómodos. Tanto el ecografista como el paciente. Recomendamos hacer un trípode para mejorar la estabilidad, cogiendo la sonda con los dedos pulgar por un lado, índice y medio por el otro, y el borde cubital del antebrazo apoyado sobre el paciente, tal y como puedes ver en la foto 1. Es aplicable a todas las técnicas ecográficas y siempre que sea posible, en abdomen y en la mama,nos apoyaremos suavemente en el cuerpo del paciente, en Tiroides, en el pecho, a fin de hacer que nuestro hombro descanse.

Hay accesos complejos, en el abdomen el lado izquierdo del paciente, es un caso claro…nos encontraremos que a veces adoptamos escorzos, en vez de posturas…tu mismx te das cuenta de esa situación cuando persiguiendo una imagen ni siquiera te das cuenta de la posición de tu cuerpo.

Casos en la que ésta ergonomía está comprometida, por ejemplo los estudios neonatales y pediátricos.

We will not tire of repeating the importance of adopting comfortable postures to make ultrasound that directly affect the quality of the image. If you are tired and your shoulders tense, you will not be able to keep the plane for a long time, so it is important to get comfortable. Both the sonographer and the patient. We recommend making a tripod to improve stability, taking the probe with the thumb on one side, index and middle on the other, and the ulnar edge of the forearm resting on the patient, as you can see in photo 1. It is applicable to all ultrasound techniques and whenever possible, in the abdomen and in the breast, we will rest gently on the patient’s body, on the thyroid, on the chest, in order to make our shoulder rest.
There are complex accesses, in the abdomen the left side of the patient, it is a clear case … we will find that sometimes we adopt foreshortenings, instead of postures … you yourself realize that situation when chasing an image you do not even You realize the position of your body.
Cases in which this ergonomics is compromised, for example, neonatal and pediatric studies.
1

¿Eres de apretar o te gusta la suavidad? Otro asunto importante es la presión que realizamos con la sonda sobre el paciente. Ten en cuenta de que no se trata de hacer una presión isquémica ni nada por el estilo. Para eso ya tienes tus dedos bien entrenados. Si aprietas demasiado puedes hacer que desaparezcan vasos subcutáneos o bien la colección líquida presente en una rotura miofascial, con lo que estarás dando un falso negativo. Si estás haciendo una elastografía, todos los tejidos aparecerán más rígidos de lo que son en la realidad, así que cuidado con apretar. Siempre me gustó más la suavidad.

En abdomen en ocasiones la presión es necesaria, pacientes obesos con mala transmisión…igualmente en la ecografía de mama, si es muy voluminosa, a veces es necesario incrementar ligeramente esa presión, siempre pensando en que hay estructuras que son depresibles y podemos no verlas. En ocasiones esta presión será incómoda, incluso dolorosa para el/la paciente…debemos tenerlo muy en cuenta.

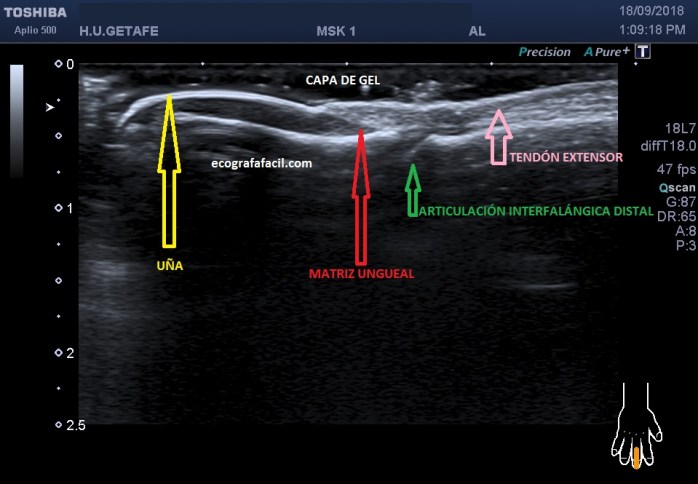

En estructuras muy superficiales, como estructuras que se encuentran inmediatamente bajo la piel lo que haremos será poner mucho gel y posar levemente nuestra sonda sobre el gel (foto 2) y no sobre la piel para no deformarla en absoluto y poder estudiar, por ejemplo lesiones cutáneas (Dermatología) o subcutáneas.

2

Importancia de la angulación: Para obtener la máxima señal de los ecos rebotados es imprescindible mantener la sonda perpendicular, ¡Ojo! No a la piel del paciente, sino a la estructura que estemos evaluando. De esta forma aprovecharemos todos los ecos rebotados y eliminaremos nuestra peor pesadilla: la Anisotropía.
En la foto 3 para el estudio de la cara anterior del hombro en transversal tienes dos posibilidades: ¿con cuál te quedarías?

En estudios de ecografía general y de mama descubriremos que una correcta angulación de la sonda hará que veamos cosas que sin esa correcta angulación sería imposible ver, y depende del posicionamiento de cada estructura, que es diferente para cada estudio. cuántas veces hemos estudiado un riñón y al cambiar la angulación o la posición del paciente,hemos visto lesiones que no habíamos visto.

Are you tight or do you like softness? Another important issue is the pressure we put on the patient with the probe. Keep in mind that it’s not about making ischemic pressure or anything like that. For that you already have your fingers well trained. If you squeeze too much you can make subcutaneous vessels disappear or the liquid collection present in a myofascial break, which will give you a false negative. If you are doing an elastography, all the tissues will appear more rigid than they really are, so be careful with tightening. I always liked the softness more.
In the abdomen sometimes the pressure is necessary, obese patients with poor transmission … even in breast ultrasound, if it is very bulky, sometimes it is necessary to slightly increase that pressure, always thinking that there are structures that are depressable and we can not see them. Sometimes this pressure will be uncomfortable, even painful for the patient … we must take it into account.
In very superficial structures, such as structures that are immediately under the skin, what we will do is put a lot of gel and slightly place our probe on the gel and not on the skin so as not to deform it at all and be able to study, for example skin lesions (Dermatology) or subcutaneous.
Importance of angulation: To obtain the maximum signal of bounced echoes it is essential to keep the perpendicular probe, eye! Not to the patient’s skin, but to the structure we are evaluating. In this way we will take advantage of all bounced echoes and eliminate our worst nightmare: Anisotropy.
In photo 2 for the study of the anterior side of the shoulder in transverse you have two possibilities: which one would you stay with?
In general and breast ultrasound studies we will discover that a correct angulation of the probe will make us see things that without that correct angulation would be impossible to see, and it depends on the positioning of each structure, which is different for each study. how many times have we studied a kidney and by changing the angulation or position of the patient, we have seen injuries that we had not seen.
3

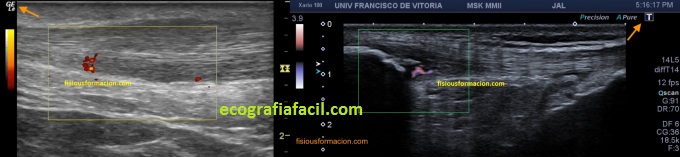

¿Nos orientamos espacialmente? ¿sabemos qué es arriba, abajo, derecha e izquierda?Lo más sencillo es reconocer que la parte alta de la pantalla nos da imagen de la zona más superficial, que es la piel del paciente. ¿Qué tenemos a los lados de la pantalla? Mira, todas las sondas tienen una muesca o un pequeño led en un lateral. Para las imágenes en transversal debes de hacer coincidir esta marca con el logotipo del fabricante que verás en la pantalla. Canon mantiene su logo en el lado derecho, así que la muesca debe estar en el lado derecho y así tendrás una correlación entre lo que aparece a la derecha en la pantalla, que será lo que estás “pisando” con el lado derecho de la sonda. ¡Atención! Cada fabricante pone su logo en pantalla donde le da la gana; algunos a la derecha y otros a la izquierda, como ves en la foto 4. Pero si haces coincidir las referencias que te acabo de explicar, no tendrás pérdida.



¿Qué pasa con las imágenes longitudinales? Si una vez que has conseguido tu imagen transversal digna de salir publicada en nuestro próximo libro, giras la sonda en sentido horario (o sea, hacia la derecha) te vas a encontrar con un bonito plano longitudinal en el que la parte izquierda de la pantalla es lo craneal y la parte derecha es lo caudal. Eso es lo que dicen todos los manuales. Compruébalo tú mismo.

Cuando seas más expertx simplemente colocar y hacer un ligero movimiento te hará saber si la posición es la correcta o no.

Are we oriented spatially? Do we know what is up, down, right and left? The simplest is to recognize that the upper part of the screen gives us an image of the most superficial area, which is the patient’s skin. What do we have on the sides of the screen? Look, all probes have a notch or a small led on one side. For cross-sectional images you must match this brand with the manufacturer’s logo that you will see on the screen. Canon keeps its logo on the right side, so the notch should be on the right side and so you will have a correlation between what appears on the right on the screen, which will be what you are “stepping on” with the right side of the probe . Attention! Each manufacturer puts their logo on the screen where they feel like it; some on the right and others on the left, as you see in photo 3. But if you match the references that I just explained, you will not lose.
What about the longitudinal images? If once you have achieved your transverse image worthy of being published in our next book, you turn the probe clockwise (that is, to the right) you will find a nice longitudinal plane in which the left part of the screen it is the cranial and the right part is the caudal. That’s what all the manuals say. Try it for yourself.
When you are more expert, simply placing and making a slight movement will let you know if the position is correct or not.
4

Este Post es obra de Javier Álvarez, colaborador del Blog en la parte de Ecocardiografía y otras tantas dudas que me resuelve siempre… y lo más importante, un amigo…lo escribió para una blog de ecografía muscular hermano de ecografiafacil.com, éste blog de eco muscular ya hoy no está activo desgraciadamente, pero el post es absolutamente recomendable y por eso lo he adaptado a la ecografía general.
