14. Parámetros técnicos. Los modos de trabajo.

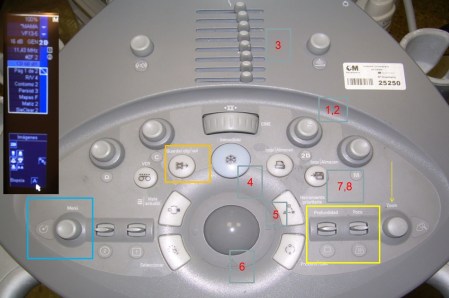

Marca 1

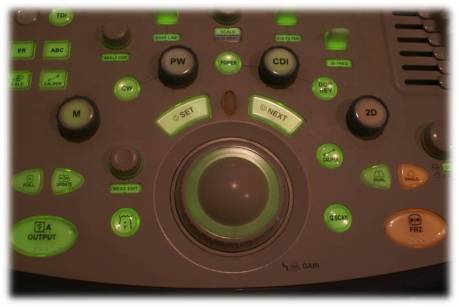

Marca 2

En el botón de la fotografía marca 1 encontramos marcado con los números 1 y 2. En este apartado vamos a ver la función 1 de este mando y que es el referente a los modos de trabajo o también conocidos como representaciones de la imagen.

Del mismo aspecto que el botón previamente mencionado encontramos otros 3, absolutamente idénticos. El más importante es el indicador de 2D, representa la imagen bidimensional (2 Dimensiones) típica de la imagen ultrasónica. Es la imagen estándar de trabajo, la que más vamos a usar, además este botón va a devolvernos a la imagen normal (cuando lo accionemos) si hemos tenido que aplicar algún otro método de imagen, como el doppler.

In the picture button marked 1 we are marked with the numbers 1 and 2. In this section we will see the function 1 of this command and which is the reference to working modes or also known as image representations. In the same way as the previously mentioned button we find other 3, absolutely identical. The most important is the 2D indicator, representing the two-dimensional image (2 Dimensions) typical of the ultrasonic image. It is the standard image of work, the one that we are going to use the most, in addition this button will return us to the normal image (when we activate it) if we have had to apply some other image method, like the Doppler.
Modo 2D

A su lado tenemos otro botón, llamado M y que nos sirve para estudios donde tengamos que usar el Modo M para trabajar, como la ecocardio o estudios donde necesitemos estudiar estructuras y su movimiento, por ejemplo, el diafragma.

Beside it we have another button, called M, which is useful for studies where we have to use Mode M to work, like the echocardio or studies where we need to study structures and their movement, for example, the diaphragm.
Modo M

Al otro lado otros dos botones, marcados con C y con D.

El llamado C es aquel que corresponde a la imagen en Modo Doppler Color, puedes encontrarlo con la denominación C o CDI, y si lo accionamos, activaremos la caja de color, habitualmente en rojo y azul, típica de la técnica utilizada para estudio de vasos, por ejemplo, pero muy útil igualmente cuando tenemos que estudiar estructuras que necesitamos saber si están vascularizadas. En este mismo botón, tanto en la marca 1 y 2 de ecógrafos aquí mostrados, encontramos integrado el Modo Angio o Power Doppler, es decir, otro tipo de Doppler, más sensible a flujos lentos, es decir, sensible a la cantidad de flujo, que en caso de ser muy escaso, no sería detectado por el doppler color… y que estudiaremos más adelante con todo detalle. En el modo angio no tenemos dos colores, tan solo 1, normalmente naranja, pero que puede ser también de otro color, según la casa comercial. En este caso, ambas casas coinciden.

El botón D o PW (pulsed wave) es aquel en el que encontramos el Doppler Pulsado propiamente dicho y que usamos de manera específica para medir las velocidades a las que pasa el flujo sanguíneo en un punto que nosotros decidamos, muy útil en estudios vasculares, por ejemplo, en sospechas de trombosis venosas.

On the other side two other buttons, marked with C and D. The C call is the one that corresponds to the image in color Doppler mode, you can find it with the name C or CDI, and if we activate it, we activate the color box, usually in red and blue, typical of the technique used to study glasses , for example, but very useful also when we have to study structures that we need to know if they are vascularized. In this same button, both in the 1 and 2 brands of ultrasound machines shown here, we find the Angio or Power Doppler Mode integrated, that is, another type of Doppler, more sensitive to slow flows, that is, sensitive to the amount of flow, that in case of being very scarce, it would not be detected by the color Doppler … and that we will study later in detail. In angio mode we do not have two colors, only 1, normally orange, but that can also be of another color, according to the commercial house. In this case, both houses coincide. The button D or PW (pulsed wave) is the one in which we find the Pulsed Doppler itself and that we use in a specific way to measure the speeds at which the blood flow passes at a point that we decide, very useful in vascular studies, for example, in suspicion of venous thrombosis.
Doppler Color
Power Doppler
Doppler Pulsado

Sé que tienes la necesidad de conocer más sobre el doppler, pero todo a su tiempo, llegará…hoy toca conocer los modos de trabajo, que si te has percatado, son los modos de representación de la imagen que hemos estudiado hace muy poco y que te pongo el enlace aquí para que lo repases. https://ecografiafacil.com/2018/01/02/12-la-imagen-modos-de-representarla/

Tanto en la imagen 1 como en la 2 de arriba, encontramos los 4 botones, distribuidos y llamados de distinta forma en el caso del doppler color y el pulsado, pero con la misma función, 2D, M, Doppler Color, Doppler Pulsado, en función de las casas comerciales. El Modo 2D y el Modo M se denominan igual en ambas casas comerciales.

Ya estás preparada o preparado para conseguir diferentes modos de trabajo, pero no son los únicos, hay equipos que hacen estudios 3D, por ejemplo…y que tendrían que llevar integrado el software apropiado, pero no son los habituales en ecografía clínica y sí en obstetricia.

I know you have the need to know more about the Doppler, but everything in time, will come … today it is necessary to know the ways of working, that if you have noticed, are the modes of representation of the image that we have studied very recently and that I put the link here for you to review. https://ecografiafacil.com/2018/01/02/12-la-imagen-modos-de-representarla/ Both in image 1 and 2 above, we find the 4 buttons, distributed and called differently in the case of color Doppler and pulsed, but with the same function, 2D, M, Color Doppler, Pulsed Doppler, in Function of commercial houses. The 2D Mode and the M Mode are named equally in both commercial houses. You are already prepared or prepared to get different ways of working, but they are not the only ones, there are teams that do 3D studies, for example … and that they should have integrated the appropriate software, but they are not the usual ones in clinical ultrasound and yes in obstetrics
