100. Estudio para búsqueda de Neuroma de Morton

El estudio de los espacio interdigitales de las cabezas de los metatarsianos es un estudio que realizaremos en las salas de ecografía muscular con asiduidad. la razón es fácil de comprender, la Metatarsalgia es una sintomatología recurrente y repetida en una importante cantidad de patologías que se desarrollan a nivel de la cabeza de los metatarsianos. Te dejo un enlace para que leas un poco más sobre ella, sus causas y otros aspectos…

Las peticiones de los especialistas van a llegar para descartar una patología que cursa con dolor a nivel de las cabezas de los metatarsianos y que es necesario diagnosticar porque puede llegar a ser quirúrgica, es el Neuroma de Morton:

The study of the interdigital space of the heads of the metatarsals is a study that we will carry out in the muscular ultrasound rooms with assiduity. the reason is easy to understand, metatarsalgia is a recurrent symptomatology and repeated in a significant number of pathologies that develop at the level of the head of the metatarsals. I leave a link for you to read a little more about it, its causes and other aspects … The requests of the specialists will arrive to rule out a pathology that presents with pain at the level of the heads of the metatarsals and that it is necessary to diagnose because it can become surgical, it is the Morton’s Neuroma:

Consideraciones:

  • LESIÓN FRECUENTE
  • PROVOCA DOLOR Y PARESTESIAS

¿Qué es?:

  • ENGROSAMIENTO DE UN NERVIO INTERDIGITAL COMO RESPUESTA A TRAUMATISMOS
  • MAYORITARIAMENTE APARECEN EN EL SEGUNDO Y EN TERCER ESPACIO INTERDIGITAL Y EN MUJERES MAYORITARIAMENTE
  • SUS SÍNTOMAS SON DE AUMENTO REGULAR
  • DIAGNÓSTICO DIFERENCIAL MUY VARIADO:
    • ARTROSIS
    • FRACTURAS DE ESTRÉS
    • BURSITIS
    • EDEMA PARTES BLANDAS
    • TENDINITIS DE LOS FLEXORES
    • ROTURAS DE LA PLACA PLANTAR

Ecográficamente es un estudio muy delicado de ejecutar, árduo, se requiere técnica y conocimiento anatómico de la zona, se exploran las dos regiones de los dedos de los pies, tanto la Plantar (la más importante) como la Dorsal, en transverso y en longitudinal, estudiando meticulosamente las cabezas de los metatarsianos y los espacios interdigitales, donde pueden aparecer este tipo de tumores benignos.

Ecographically is a very delicate study to execute, arduous, technical and anatomical knowledge of the area is required, the two regions of the toes are explored, both the Plantar (the most important) and the Dorsal, in transverse and longitudinal , meticulously studying the heads of the metatarsals and the interdigital spaces, where this type of benign tumors can appear.

Región Plantar:

  • MUY IMPORTANTE
  • FLEXIÓN DORSAL DEL PIE
  • GEL Y SONDA DE ALTA FRECUENCIA
  • AXIAL:
    • CONTAR DESDE EL PRIMER DEDO AL QUINTO CORRELATIVAMENTE, fijándonos en las cabezas de los metatarsianos, que serán 5 y en los espacios interdigitales que serán 4.
  • SAGITAL:
    • IGUAL
  • ESPECIAL ATENCIÓN A ESPACIOS INTERDIGITALES

Región Dorsal:

  • PACIENTE TUMBADO EN DECÚBITO SUPINO CON EXTENSIÓN DORSAL DEL PIE
  • GEL Y SONDA DE ALTA FRECUENCIA
  • AXIAL:
    • SE COMIENZA EN LA CABEZA DEL PRIMER METATARSIANO
    • CONTAR DESDE EL PRIMER DEDO AL QUINTO CORRELATIVAMENTE
  • SAGITAL:
    • IGUAL

Es decir, repetimos el protocolo en ambas regiones del pie, buscando posibles lesiones.

Lo recalco muy bien, ojo con los espacios interdigitales.

El Neuroma de Morton es un “tumor” de un nervio, ecográficamente sus hallazgos principales son imágenes interdigitales con estas características:

  • IMAGEN MAL DEFINIDA EN FORMA DE DISCO
  • HIPOECOICAS O POCO REFLECTANTE
  • HIPOVASCULARIZADAS
  • SE VEN MEJOR EN PLANO SAGITAL
Morton’s Neuroma is a “tumor” of a nerve. Ultrasonically, its main findings are interdigital images with these characteristics:
  • IMAGE DEFINED IN DISC FORM
  • HIPOECOICAS OR LITTLE REFLECTIVE
  • HYPOVASCULARIZED
  • IT COMES BETTER IN A SAGITAL PLANE

Esta patología puede acabar de forma habitual en estudios con Resonancia Magnética si la eco no fuese concluyente.

Esta patología puede estar asociada a:

  • BURSITIS INTERMETATARSIANA

Durante la exploración vamos a tener que descartar otras patologías como he referido en párrafos anteriores, pero quiero recomendar la lectura de esta, porque es relativamente novedosa y recomiendo su conocimiento para aplicarla en este protocolo, es la patología a nivel de la Placa Plantar.

During the exploration we will have to discard other pathologies as I mentioned in previous paragraphs, but I recommend reading this, because it is relatively new and I recommend your knowledge to apply it in this protocol, it is the pathology at the level of the Plantar Plate.

Esta patología es estudiable con ecografía y es diagnóstico diferencial del Neuroma…

Imágenes:

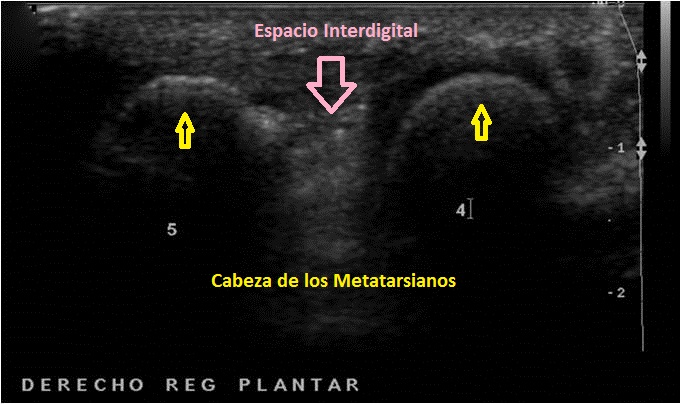

Los primeros cortes axiales en la planta del pie valen para estudiar con fiabilidad los espacios interdigitales y las cabezas de los metatarsianos, descubrir posibles Neuromas u otras patologías como la Bursitis, el edema de partes blandas o las roturas de la placa plantar, en ocasiones, encontraremos simplemente normalidad, como en la foto superior.

Los hallazgos sospechosos de patologías deben ser siempre valorados in situ por una/un Radióloga/o por su complejidad.

The first axial cuts in the sole of the foot are valid to study the interdigital spaces and the heads of the metatarsals with confidence, to discover possible neurons or other pathologies such as bursitis, soft tissue edema or plantar plate tears, sometimes, we will find simply normality, as in the photo above.
The suspicious findings of pathologies must always be evaluated in situ by a Radiologist by its complexity

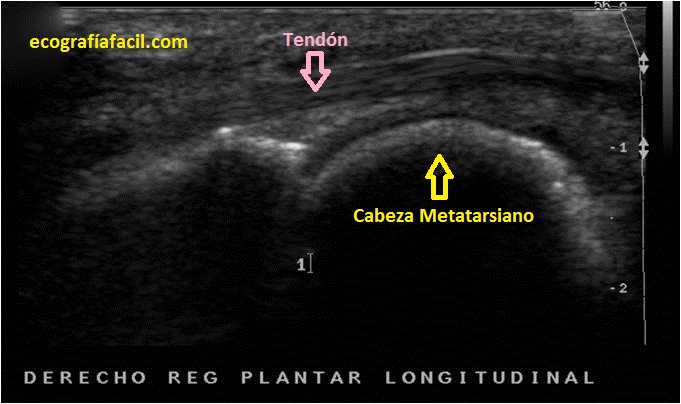

Seguimos en la planta del pie, ahora en el corte longitudinal del dedo, cualquiera de ellos, tenemos que repetir la operación con todos, y documentarlos, es básico este corte para el estudio de patologías que afectan al tendón flexor de los dedos, como tendinitis Y SOBRE TODO, para localizar rotura de la placa plantar.

We continue on the sole of the foot, now in the longitudinal cut of the finger, any of them, we have to repeat the operation with all, and document them, this cut is basic for the study of pathologies that affect the flexor tendon of the fingers, such as tendonitis AND ABOVE ALL, to locate breakage of the plantar plate.

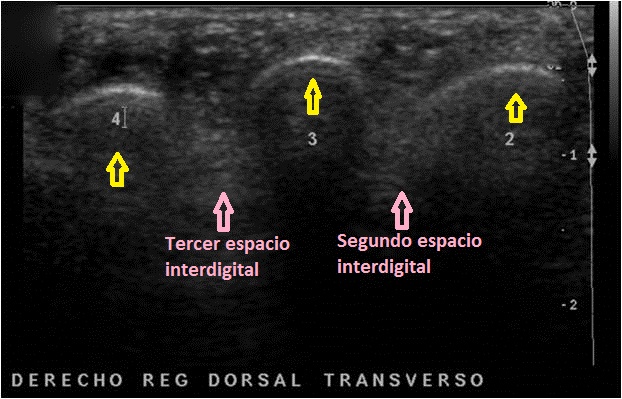

En los cortes en la zona dorsal buscaremos los espacios interdigitales y valoraremos las cabezas de los metatarsianos y sus articulaciones regionales para buscar patología en dichas articulaciones.

In the cuts in the dorsal area we will look for the interdigital spaces and we will value the heads of the metatarsals and their regional joints to look for pathology in these joints

Este post queda a expensas de una revisión/ampliación con patología habitual.
