9. El haz ultrasónico.

Ya sabemos como se produce un haz ultrasónico, es momento de saber cuales son su características.

El haz  se propaga, como comentamos al principio al frente y perpendicular a la cara anterior del transductor.

El haz tiene dos partes claramente diferenciadas:

Zona Fresnel o proximal. Cuando el haz sale del transductor (T, en el dibujo), podemos decir que energéticamente es heterogéneo, es decir, tiene interferencias debido a que no todas las ondas producidas en el transductor tienen exactamente la misma frecuencia o pueden tenerla, pero con distinta fase y pueden anularse en este caso. Si tienen la misma frecuencia, estas interacción entre las diferentes ondas puede ser constructiva y destructivas si estuvieran desfasadas y se anulasen, como ya hemos contado.

Zona Fraunhofer o distal. Debido al comportamiento normal del haz, en esta zona, el haz es divergente y coincide con el final de la zona fresnel. Esta es una región inútil del haz porque ya no podemos estudiar estructuras pequeñas.

Pero donde encontramos una zona donde sabemos que el haz es de mayor utilidad para la técnica es justo donde termina la Fresnel y empieza Fraunhofer y que se conoce como zona focal. Esta zona es “enfocable”, es decir, como veremos más adelante, tenemos ajustes electrónicos dependientes del operador, para modificar o corregir la zona divergente del haz y poder aprovechar mejor el haz y hacer que mejore la calidad de la imagen, cuestión que veremos cuando hablemos de parámetros electrónicos.

We already know how an ultrasonic beam is produced, it’s time to know what its characteristics are. The beam propagates, as we discussed at the beginning in front and perpendicular to the front face of the transducer. The beam has two clearly differentiated parts: Fresnel or proximal zone. When the beam leaves the transducer (T, in the drawing), we can say that it is energetically heterogeneous, that is, it has interferences because not all the waves produced in the transducer have exactly the same frequency or can have it, but with a different phase and they can be canceled in this case. If they have the same frequency, these interactions between the different waves can be constructive and destructive if they were out of phase and canceled, as we have already said. Fraunhofer or distal zone. Due to the normal behavior of the beam, in this zone, the beam is divergent and coincides with the end of the fresnel zone. This is a useless region of the beam because we can no longer study small structures. But where we find an area where we know that the beam is most useful for the technique is just where the Fresnel ends and Fraunhofer begins and is known as a focal area. This area is “focusable”, that is, as we will see later, we have electronic adjustments dependent on the operator, to modify or correct the divergent beam area and to take better advantage of the beam and improve the quality of the image, a matter that we will see when we talk about electronic parameters.

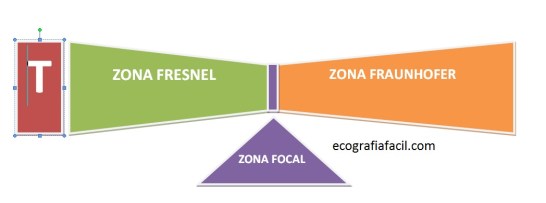

Zona Fresnel y Fraunhofer.
