28. La Calidad de la Imagen. La Resolución.

Cuando nos enfrentamos a una ecografía, lo más importantes es ver lo que necesitamos estudiar y verlo lo me mejor posible.

La Resolución de la imagen es aquella cualidad del equipo que nos permite ver mejor la cantidad de detalles que dicha imagen pueda mostrarnos.

Cuando nos compramos un televisor nuevo lo que buscamos es que se vea bien, en la tienda todos tienen muy buena imagen, pero si te pones a comparar unos con otros, observas diferencias en la imagen, unos se ven mejor y otros se ven un poco peor, casi siempre en relación con el precio, los mejores, más caros siempre…

Con un ecógrafo pasa algo parecido, cuanta más alta es la gama del equipo, mejor imagen vamos a tener.

Esa calidad de imagen depende de varios aspectos, muchos los hemos tratado en los parámetros técnicos, pero hay uno que no hemos tratado y es la resolución de imagen, así que vamos a ello.

Existen varios tipos de resoluciones. Vamos a separarlas, definirlas y detallarlas una por una y desmenuzando los factores de los que dependen, vas a ver que te suenan la inmensa mayoría, porque ya los hemos estudiado.

1. Resolución Espacial:

Capacidad para distinguir interfases muy cercanas.

En esta resolución, podemos distinguir a su vez, otras dos:

a. Resolución Axial:

 Capacidad para distinguir dos estructuras en profundidades distintas.

 Factores:

– Amplitud del pulso transmitido, siendo cuanto más corto mejor.

– Ancho de banda del transductor, es mejor siempre un transductor de banda ancha.

– Ancho de banda del receptor.

b.Resolución Lateral:

 Capacidad para distinguir dos objetos uno al lado del otro.

 Factores:

– Longitud de onda: A menor Longitud de onda, mejor resolución y mayor atenuación.

– Apertura del transductor siendo mejor cuanto más sea su apertura.

– Focalización.

– Profundidad del objeto. A más profundidad, pero resolución lateral.

When we are faced with an ultrasound, the most important thing is to see what we need to study and see it as well as possible. The resolution of the image is that quality of the equipment that allows us to see better the amount of details that this image can show us. When we buy a new television, what we look for is that it looks good, in the store all have a very good image, but if you start comparing with each other, you notice differences in the image, some look better and others look a bit worse, almost always in relation to the price, the best, most expensive always … With an ecograph something similar happens, the higher the range of the equipment, the better image we will have. That image quality depends on several aspects, many of us have dealt with the technical parameters, but there is one that we have not dealt with and it is the image resolution, so let’s go to it. There are several types of resolutions. We are going to separate them, define them and detail them one by one and shredding the factors on which they depend, you will see that they sound the vast majority, because we have already studied them. 1. Spatial Resolution: Ability to distinguish very close interfaces. In this resolution, we can distinguish, in turn, two others: to. Axial Resolution: Ability to distinguish two structures in different depths. Factors: – Amplitude of the transmitted pulse, the shorter the better. – Transducer bandwidth, a broadband transducer is always better. – Bandwidth of the receiver. b.Side Resolution: Ability to distinguish two objects side by side. Factors: – Wavelength: A shorter Wavelength, better resolution and greater attenuation. – Opening of the transducer, the better the opening. – Focus. – Depth of the object. Deeper, but lateral resolution.

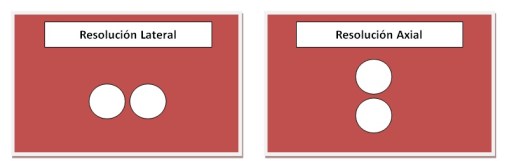

Resolución espacial y sus dos variables.

2. Resolución Temporal.

La velocidad de refresco de la imagen en tiempo real debe ser suficientemente alta para que la imagen no vaya a saltos, es el “frame rate” y se mide en “imágenes por segundo”, puede ser un ajuste ecográfico que podamos variar en el menú.

Factores:

Profundidad de la imagen: A más profundidad, menos resolución temporal.

Campo de visión temporal: Cuanto más sea el campo de visión, más tiempo necesitará.

Focalización dinámica: A más focos menos resolución espacial.

Escanear zonas pequeñas siempre mejorará la resolución temporal, por eso mejora con frecuencias altas.

3. Resolución de Contraste.

Determina qué diferencia de amplitud deben tener dos ecos para que se les asigne distintos niveles de grises.

Cuanto mejor sea mi equipo más capacidad de distinguir dos grises muy parecidos y por tanto, más capacidad tengo de distinguir patologías.

Factores:

Depende del Rango Dinámico. El rango dinámico sufre la compresión reduciendo las amplitudes más pequeñas y más grandes, la diferencia de estas amplitudes es lo que se conoce como rango dinámico.

Como una imagen vale más que mil palabras os dejo esta imagen para que la comparéis.

2. Temporary Resolution. The refresh rate of the image in real time must be high enough so that the image does not jump, is the “frame rate” and is measured in “images per second”, it may be an ultrasound adjustment that we can vary in the menu . Factors: – Depth of the image: The more depth, the less time resolution. – Temporal field of vision: The more the field of vision, the more time you will need. – Dynamic focus: A more spotlights less spatial resolution. Scanning small areas will always improve the temporal resolution, so it improves with high frequencies. 3. Contrast Resolution. Determine what difference in amplitude two echoes must have in order to be assigned different levels of grays. The better my team is, the more ability to distinguish two very similar grays and therefore, the more ability I have to distinguish pathologies. Factors: – Depends on the Dynamic Range. The dynamic range suffers compression by reducing the smaller and larger amplitudes, the difference of these amplitudes is what is known as dynamic range. As a picture is worth a thousand words I leave this image for you to compare.
Gran Resolución.
Mala Resolución.

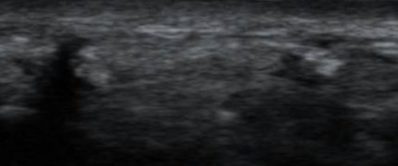

En las imágenes observamos el Tendón Extensor de los dedos de la mano en dos equipos diferentes, uno de alta gama y otro de gama media-baja, observar el detalle de los tendones.

Esta es la resolución de imagen, cuanto mejor imagen tengamos, mejor vamos a poder distinguir estructuras. Los mejores equipos ayudan al diagnóstico.

In the images we see the Tendon Extender of the fingers of the hand in two different equipment, one of high range and another one of medium-low range, to observe the detail of the tendons. This is the image resolution, the better image we have, the better we will be able to distinguish structures. The best equipment helps the diagnosis.
