139. Ecocardiografía. Estudio Paraesternal Eje Largo.

Seguimos de la mano de Javier en este camino que nos va a llevar a conocer magníficamente de forma sencilla los conceptos básicos de la ecocardiografía…Adelante Javier:

Como decíamos ayer, vamos a comenzar con los planos paraesternales desde donde vamos a conseguir imágenes en “eje largo” y “eje corto”. Y en este momento encontramos la primera dificultad. Ufff!!

Depende de dónde residamos (Europa del sur, central, Estados Unidos o Sudamérica), la posibilidad de colocar al paciente y a nosotros mismos puede variar. En algunos lugares, la camilla de exploración se sitúa a la derecha del ecógrafo y el paciente se acuesta dando la espalda al ecografista, quien maneja la sonda con la mano derecha y la botonera del ecógrafo con la izquierda.

En otros lugares la situación es diferente, colocándose el ecografista frente al paciente y manejando la sonda con la mano izquierda y la botonera con la derecha.

Vamos a referirnos siempre al caso primero: paciente a nuestra derecha y tumbado decúbito lateral izquierdo.

Segundo problema: Orientación de la sonda. ¿Alguien sabe lo que es derecha, izquierda, arriba y abajo? De forma habitual vais a encontrar una imagen del corazón en la pantalla donde localizaréis la aurícula izquierda a la derecha del monitor y el ápex del ventrículo izquierdo a la izquierda del monitor. Desde nuestra perspectiva, con esta presentación hay una malísima concordancia entre la visualización del cuerpo del paciente y la visualización de su corazón ecográfico, por lo que preferimos situar la sonda de manera congruente. Para ello, basta con colocar la muesca de nuestro transductor en el mismo sitio donde en fabricante coloque su logo, como podéis ver en la figura 5. De esta manera, la parte más izquierda del paciente se presenta a la derecha de la pantalla y la parte más derecha del paciente se presenta a la izquierda de la pantalla. Y a esta situación ya estamos acostumbrados por la ecografía general, tanto abdominal como de otras áreas.

Images in “long axis” and “short axis”. At this moment we find the first difficulty. Ufff!

Depends on where we reside (South, Central, United States or South America), the possibility of placing the patient and ourselves could be different. In some places, the examination table is placed right to the ultrasound machine and the patient lies showing the back to the sonographer, who handles the probe with the right hand and the button of the ultrasound scanner with the left.

In other places the situation is different, the patient is in front of the operator, with hold the probe with the left and manipulate the console with the right.

Let’s always refer to the first case: patient to our right and lying on the left lateral decubitus.

Second problem: Orientation of the probe. Does anyone know what is right, left, up and down? Normally you will find an image of the heart on the screen where you will locate the left atrium to the right of the monitor and the apex of the left ventricle to the left of the monitor. From our perspective, with this presentation there is a very bad concordance between the visualization of the patient’s body and the visualization of his sonographic heart, that is the way we prefer to put the probe in a congruent manner. For this, it is enough to place the notch of our transducer in the same place where the manufacturer places his logo, as you can see in figure 5. In this way, the left part of the heart`s patient appears on the right of the screen and the The right side of the patient is presented on the left of the screen. And in this situation we are already used to general ultrasound, both abdominal and other areas.

Fig 5.

EJE LARGO:



En la figura 6 podéis ver una imagen 2D con las estructuras a reconocer. Ajustad bien los parámetros para conseguir una imagen limpia y bien contrastada, donde podamos evaluar los bordes del miocardio y el contenido de las cavidades sea anecóico. El clip 1 os enseña cómo es la contracción y relajación de un corazón normal, y cómo se sincronizan las válvulas mitral (entre aurícula izquierda -AI- y ventrículo izquierdo -VI-) y la válvula aórtica (entre el VI y la aorta ascendente -Ao ASc-).

Fig 6.
Clip 1.

Además de la evaluación en 2D, es común obtener una imagen en modo M que pase por el borde libre de los velos de la válvula mitral y otra que pase por el centro del ventrículo izquierdo, como podéis ver en las figuras 7 y 8. Más adelante os explicaremos qué mediciones se pueden realizar en estos planos.

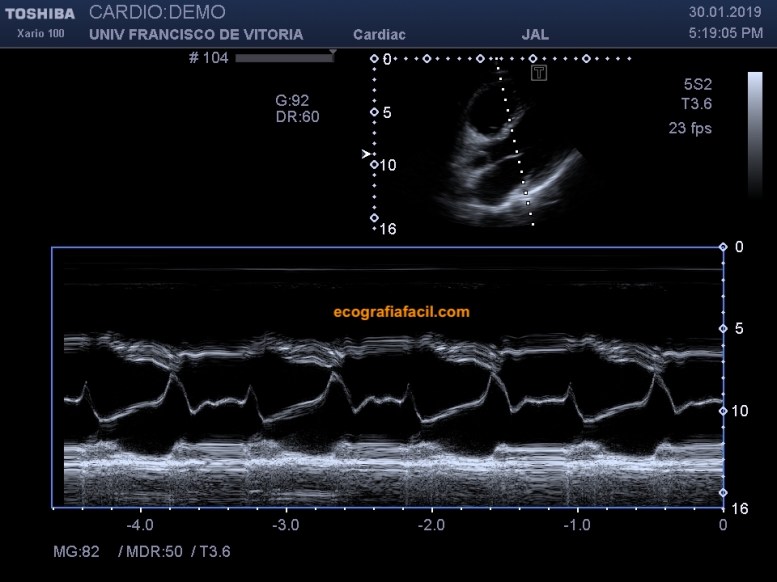

Fig 7.

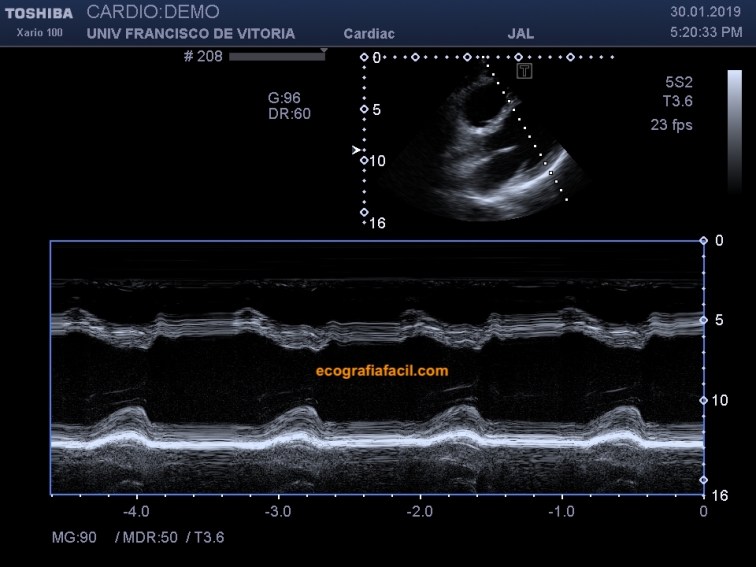

Fig 8.

Por último, vamos a poner una caja de Doppler color (clip 2) para averiguar qué pasa con la sangre cuando circula desde la AI al VI y desde el VI a la Ao Asc; si lo hace en la dirección correcta o se mete por dirección prohibida en caso de una insuficiencia; y a qué velocidad si la válvula no se abre todo lo que debe (estenosis valvular). Respecto al Doppler, además de visitar el post correspondiente, recordad que cuanto más estrecha sea la caja de color, menos penalización habrá en términos de resolución temporal. No hay problema en la apertura de la caja en vertical. Y por otra parte, hay que adaptar la escala (me gusta más llamarlo escala que PRF, pero son manías mías) a las velocidades del corazón, que van a estar en torno a los 60-80 cm/s

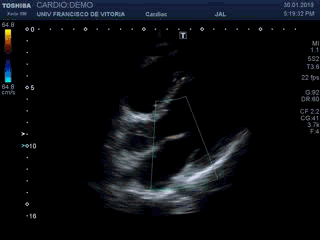

Clip 2.

LONG AXIS:

In figure 6 you can see a 2D image with the structures to be recognized. Adjust the parameters well to get a clean and well contrasted image, where we can evaluate the edges of the myocardium and the content of the cavities is anechoic. Clip 1 teaches you how the contraction and relaxation of a normal heart is, and how the mitral valves are synchronized (between the left atrium -AI- and the left ventricle -VL-) and the aortic valve (between the LV and the ascending aorta – Ao ASc-).

In addition to the 2D evaluation, it is common to obtain an M-mode image through of the mitral valve veils end -veils and another that passes through the middle of the left ventricle, as you can see in figures 7 and 8. More further on we will explain what measurements can be made in these plans.

Finally, we are going to put a box of color Doppler (clip 2) to find out what happens with the blood when it circulates from the AI ​​to the VI and from the VI to the Ao Asc; if it does it in the right direction or it gets in the prohibited direction in case of an insufficiency; and at what speed if the valve does not open as much as it should (valvular stenosis). Regarding Doppler, in addition to visiting the corresponding post, remember that the narrower the color box, the less penalty there will be in terms of temporal resolution. There is no problem in opening the box vertically. And on the other hand, you have to adapt the scale (I like to call it scale rather than PRF, but they are my hobbies) at heart speeds, which will be around 60-80 cm / s
