5. Magnitudes de la Onda. Otras Magnitudes.

Estudiado y comprendida la Frecuencia, vamos a desgranar otra serie de magnitudes que debemos conocer.

Son la Longitud, la Amplitud y la Velocidad de propagación de la Onda de ultrasonidos.

Volvemos al punto 4, donde hablábamos de la frecuencia, tan importante ella, y tenemos que diferenciar muy bien entre frecuencias altas y frecuencias bajas.

Studied and understood the Frequency, we are going to shed another series of magnitudes that we must know. They are the Length, the Amplitude and the Speed ​​of propagation of the wave of ultrasounds. We return to point 4, where we talked about the frequency, so important, and we have to differentiate very well between high frequencies and low frequencies.

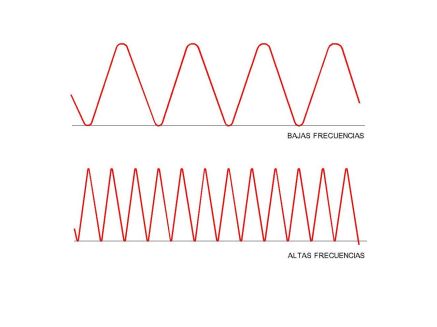

Como se ve en la gráfica, las frecuencias bajas separan más los valles y los picos que en las frecuencias altas que se aproximan mucho más. La separación entre los picos de la onda, por ejemplo, es la longitud de onda. Tendremos entonces que:

Longitud de onda: Es la distancia entre los puntos correspondientes de una curva de presión – tiempo, y se representa con la letra griega Lambda que es una “V” invertida. (distancia entre picos ).

Amplitud de onda: Es la máxima distancia que se desplaza una molécula desde su estado normal.

Velocidad de propagación: Es el espacio que recorre la onda por unidad de tiempo.

En la gráfica que observamos a continuación vemos su representación.

As seen in the graph, low frequencies separate valleys and peaks more than high frequencies that are much closer. The separation between the peaks of the wave, for example, is the wavelength. We will then have to: Wavelength: Is the distance between the corresponding points of a pressure-time curve, and is represented by the Greek letter Lambda which is an inverted “V”. (distance between peaks). Wave amplitude: The maximum distance a molecule moves from its normal state. Propagation speed: It is the space that the wave travels per unit of time. In the graph that we see below we see its representation.

La velocidad de propagación de la onda de ultrasonido en un medio determinado es constante. La velocidad se modifica cuando la onda pasa de un medio a otro.

Esta velocidad  con la que se desplaza la onda, también conocida como ondas de presión a través de los tejidos que estemos explorando se va a ver potentemente influenciada por las propias características físicas de los tejidos en cuestión, me explico,  la velocidad de propagación se puede ver alterada por la resistencia que oponga el medio atravesado, que a la vez, se relaciona irremediablemente con la densidad del propio medio, su temperatura, la presión y su rigidez o elasticidad.

Podemos decir por tanto, con los datos que hemos manejado en el apartado 4 y 5 que:

Velocidad (V) = Longitud de onda X Frecuencia

Además…y muy importante, Longitud de onda y Frecuencia son inversamente proporcionales, si disminuye la longitud de onda, aumenta la frecuencia, como hemos visto en la primera gráfica de este capítulo.

En el ser humano la velocidad de propagación es de 1540 m/s. Pero este dato es una constante asumida, ya que por ejemplo, tenemos que en la grasa la velocidad es de 1450 m/s, en la sangre, 1570 m/s y como dispares, pero muy importantes, el aire corporal, donde la onda viaja a tan solo 330 m/s o el hueso que lo hace a 4080 m/s.

Para finalizar y a modo de resumen tenemos que las magnitudes de la onda son:

Frecuencia, Periodo, Amplitud de Onda, Longitud de Onda y Velocidad de propagación.

The propagation speed of the ultrasound wave in a given medium is constant. The speed is modified when the wave passes from one medium to another. This speed with which the wave travels, also known as pressure waves through the tissues that we are exploring will be strongly influenced by the physical characteristics of the tissues in question, I mean, the speed of propagation can be to see altered by the resistance that opposes the crossed medium, that at the same time, is irremediably related to the density of the medium itself, its temperature, pressure and its rigidity or elasticity. We can therefore say, with the data we have handled in section 4 and 5 that: Speed ​​(V) = Wavelength X Frequency Also … and very important, Wavelength and Frequency are inversely proportional, if the wavelength decreases, the frequency increases, as we have seen in the first graph of this chapter. In humans, the propagation speed is 1540 m / s. But this data is a constant assumed, because for example, we have that in fat the speed is 1450 m / s, in the blood, 1570 m / s and as disparate, but very important, the body air, where the wave travels at only 330 m / s or the bone that does it at 4080 m / s. To finalize and as a summary we have that the magnitudes of the wave are: Frequency, Period, Wave Amplitude, Wavelength and Velocity of propagation.
