Otra manera de comprenderla.
La anisotropía es, probablemente, el artefacto más importante de la ecografía musculoesquelética. Todos los ecografistas hemos comprobado cómo un tendón perfectamente sano puede transformarse en una aparente tendinopatía simplemente modificando unos pocos grados la inclinación de la sonda.
La explicación clásica que solemos escuchar es sencilla: “el colágeno refleja el ultrasonido y, cuando cambiamos el ángulo, deja de reflejarlo hacia la sonda”.
Aunque esta afirmación resulta útil para comprender el fenómeno de forma inicial, desde un punto de vista científico es una simplificación. La investigación realizada durante las últimas décadas ha demostrado que la realidad es mucho más interesante.
La anisotropía no depende únicamente del colágeno, sino de cómo está organizado el tejido y de cómo el haz ultrasónico interactúa con esa organización microscópica.
La base física: ¿qué refleja realmente el ultrasonido?
Cuando el ultrasonido atraviesa un tejido, la mayor parte de la energía continúa avanzando. Sin embargo, una pequeña parte se refleja cada vez que encuentra una interfaz entre dos estructuras con distinta impedancia acústica.
La impedancia acústica es una propiedad física de cada tejido que determina la facilidad con la que el sonido se propaga a través de él.
Cuando el haz ultrasónico encuentra una transición entre dos materiales con diferente impedancia acústica, una parte de la energía continúa propagándose y otra parte regresa hacia el transductor.
El ecógrafo utiliza precisamente esos ecos reflejados para construir la imagen.
Por tanto, el ultrasonido no “ve” directamente el colágeno, sino las interfaces microscópicas existentes entre los diferentes componentes del tejido.
El colágeno no es el reflector: lo es su organización
El colágeno es la proteína estructural más abundante del organismo y constituye el principal componente de tendones, ligamentos, fascias y gran parte de la matriz extracelular.
En un tendón, el colágeno tipo I se organiza siguiendo una arquitectura extraordinariamente precisa:
- Moléculas de colágeno.
- Microfibrillas.
- Fibrillas.
- Fibras.
- Fascículos.
- Tendón.
Entre estos fascículos existen pequeñas cantidades de agua, proteoglicanos, matriz extracelular y tejido conjuntivo.
Cada una de estas interfaces representa un pequeño cambio de impedancia acústica capaz de reflejar parte del haz ultrasónico.
Lo realmente importante no es la cantidad de colágeno, sino que todos estos fascículos están orientados prácticamente en paralelo.
Esta organización convierte al tendón en un excelente reflector especular.
Cuando el haz ultrasónico llega de forma perpendicular, miles de pequeñas reflexiones regresan simultáneamente hacia el transductor, generando una imagen intensamente hiperecogénica.
En otras palabras:
No es el colágeno aislado el que refleja el ultrasonido.
Es la extraordinaria organización de los fascículos de colágeno y de las interfaces microscópicas que existen entre ellos la responsable de la intensa señal ecográfica del tendón.

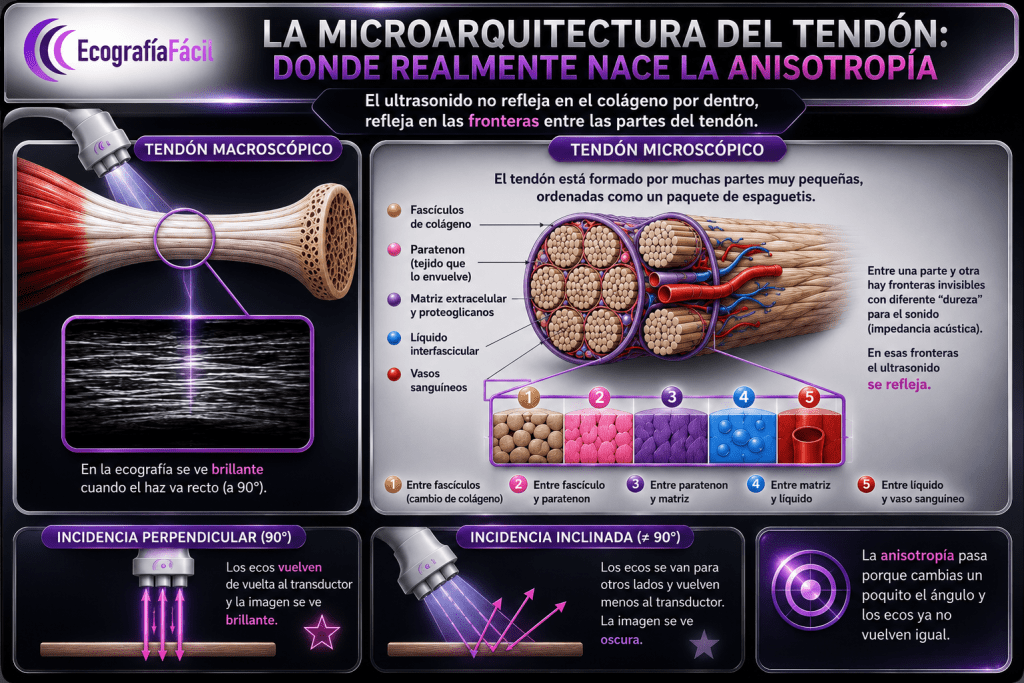

La microarquitectura del tendón: donde realmente nace la anisotropía
Durante muchos años se ha explicado que la anisotropía aparece porque el colágeno refleja el ultrasonido. Aunque esta afirmación ayuda a entender el fenómeno de forma sencilla, la realidad es bastante más compleja.
Hoy sabemos que el ultrasonido no refleja sobre las moléculas de colágeno de forma aislada, sino sobre las miles de interfaces microscópicas que existen entre los diferentes componentes que forman el tendón.
Es precisamente en estas interfaces donde se produce la reflexión del ultrasonido.
¿Por qué unos tejidos son más anisotrópicos que otros?
La anisotropía depende fundamentalmente del grado de organización del tejido, mucho más que de la cantidad de colágeno presente.
Tendones
Los tendones poseen la arquitectura más organizada del aparato locomotor.
Sus fascículos de colágeno están prácticamente paralelos, por lo que presentan la mayor reflexión especular y la anisotropía más intensa.
Ligamentos
Presentan también abundante colágeno tipo I organizado en haces muy regulares.
Su anisotropía es muy elevada, aunque ligeramente inferior a la de algunos tendones.
Nervios
Los nervios contienen colágeno en el epineuro, perineuro y endoneuro.
Sin embargo, la mezcla de fascículos nerviosos, vasos y tejido conjuntivo rompe parcialmente la reflexión especular.
Por ello presentan una anisotropía moderada.
Fascias y aponeurosis
Sus fibras de colágeno se orientan en múltiples direcciones para soportar fuerzas multidireccionales.
Esta disposición disminuye la anisotropía.
Músculo
El músculo contiene mucho menos colágeno que un tendón.
Además, sus fibras musculares cambian continuamente de orientación y el ángulo de penneación varía durante la contracción.
Esto hace que el ultrasonido se disperse en múltiples direcciones, reduciendo considerablemente la reflexión especular.
Por este motivo la anisotropía muscular es mucho menor, aunque sigue siendo evidente en músculos penniformes como el gastrocnemio, el sóleo o el recto femoral.
En definitiva, cuanto mayor sea el paralelismo entre las fibras de un tejido, mayor será su ecogenicidad cuando la insonación sea perpendicular y más intensa será la anisotropía al modificar el ángulo de exploración.
La reflexión, el verdadero origen de la anisotropía

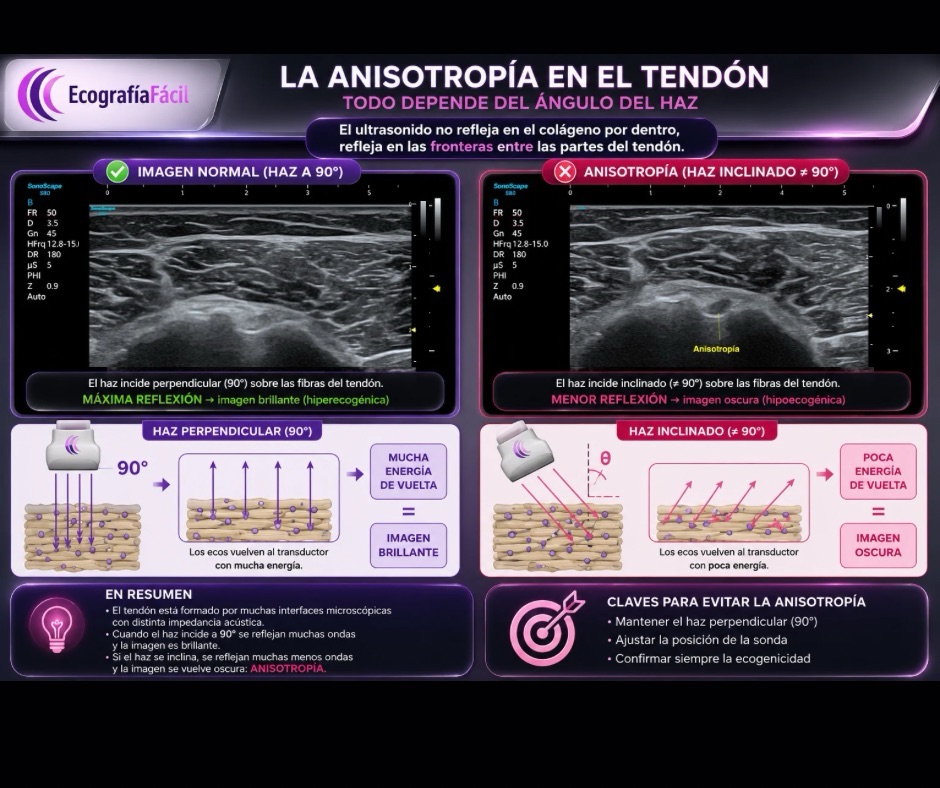

La explicación física más importante de la anisotropía es la reflexión.
La ley de la reflexión establece que:
El ángulo de incidencia es igual al ángulo de reflexión.

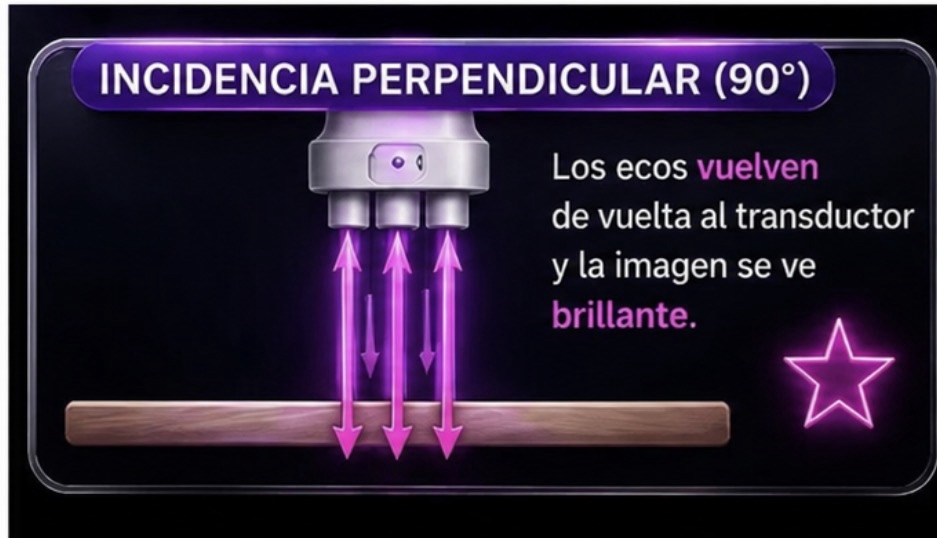

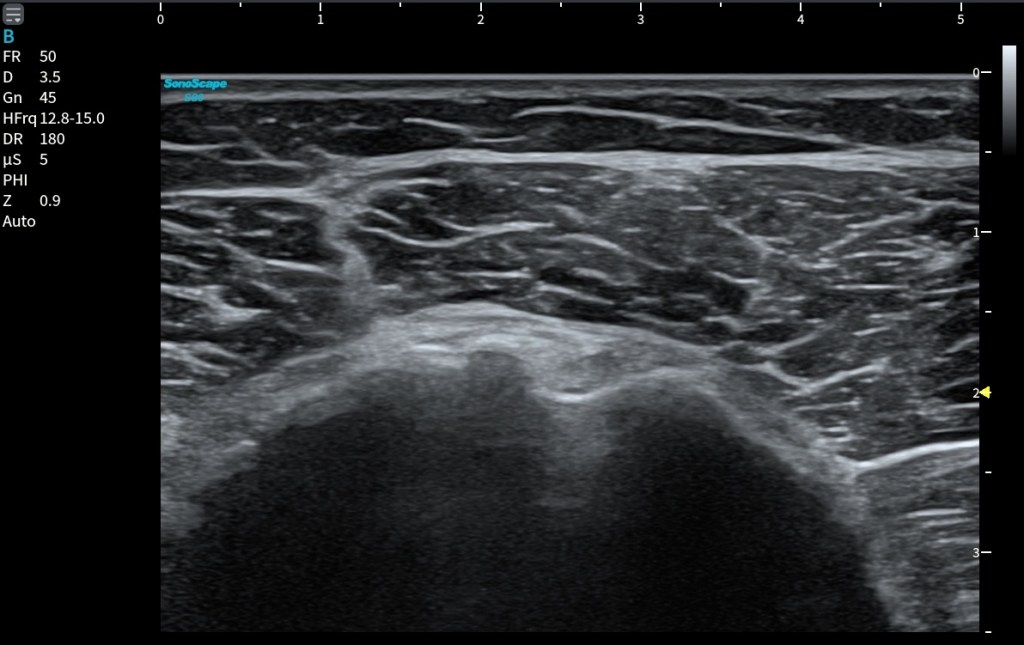

Cuando el haz ultrasónico incide perpendicularmente sobre un tendón, la energía reflejada regresa directamente hacia el transductor.

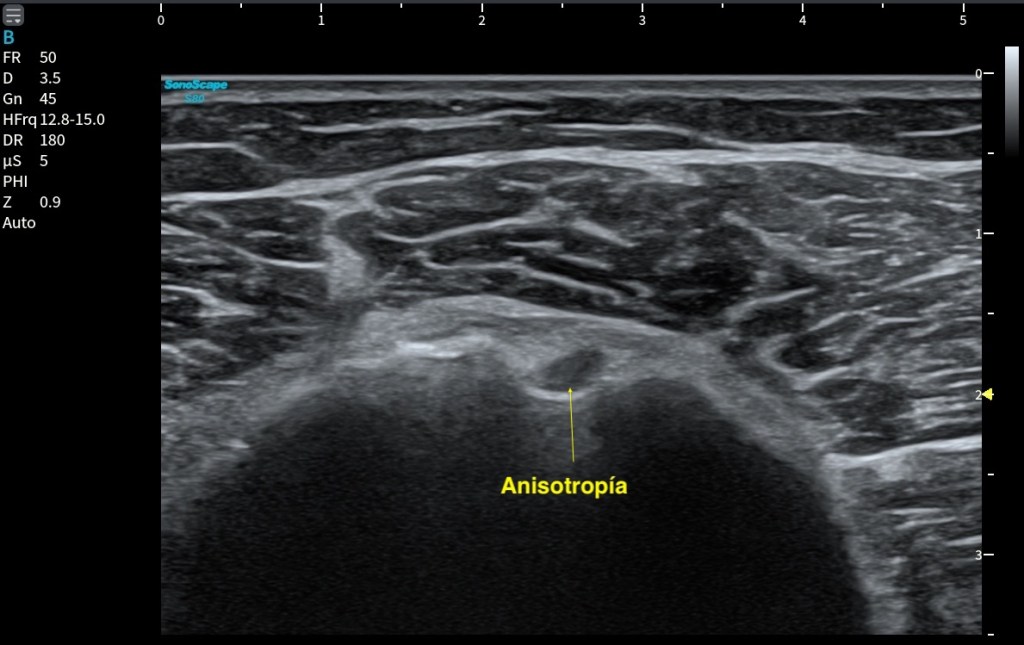

Pero si inclinamos la sonda apenas unos grados, la reflexión mantiene ese mismo ángulo y deja de regresar al ecógrafo.
El tendón permanece exactamente igual.
Lo único que cambia es la dirección en la que viajan los ecos.
Como el transductor deja de recibir gran parte de la energía reflejada, el tendón aparece artificialmente hipoecogénico.
Clic y sigue esta cuenta por fi:
https://www.instagram.com/reel/Da-3XXeMMYY/?igsh=MTF2YXEwNjFlaHgwdg==
La retrodispersión coherente: cuando miles de pequeños ecos trabajan juntos
La reflexión especular explica por qué el ultrasonido cambia de dirección cuando modificamos el ángulo de la sonda. Sin embargo, existe otro fenómeno físico que ayuda a comprender por qué la pérdida de ecogenicidad es tan llamativa: la retrodispersión coherente (coherent backscatter).
Para entenderlo, imaginemos una orquesta sinfónica.
Cuando todos los músicos tocan exactamente la misma nota y al mismo tiempo, el sonido es potente, limpio y perfectamente reconocible.
Pero si cada músico comienza a tocar con un pequeño retraso o una nota ligeramente distinta, el sonido pierde intensidad, se vuelve confuso y deja de escucharse con la misma claridad.
Algo muy parecido ocurre dentro de un tendón.
Un tendón sano está formado por miles de fascículos de colágeno perfectamente alineados. Cuando el haz ultrasónico incide perpendicularmente sobre ellos, cada fascículo refleja una pequeña parte de la energía hacia el transductor.
Cada uno de esos ecos es muy pequeño por sí solo, pero todos llegan prácticamente al mismo tiempo y en la misma dirección. Al sumarse de forma sincronizada, generan una señal muy intensa que el ecógrafo interpreta como una imagen brillante e hiperecogénica.
Este fenómeno recibe el nombre de retrodispersión coherente.

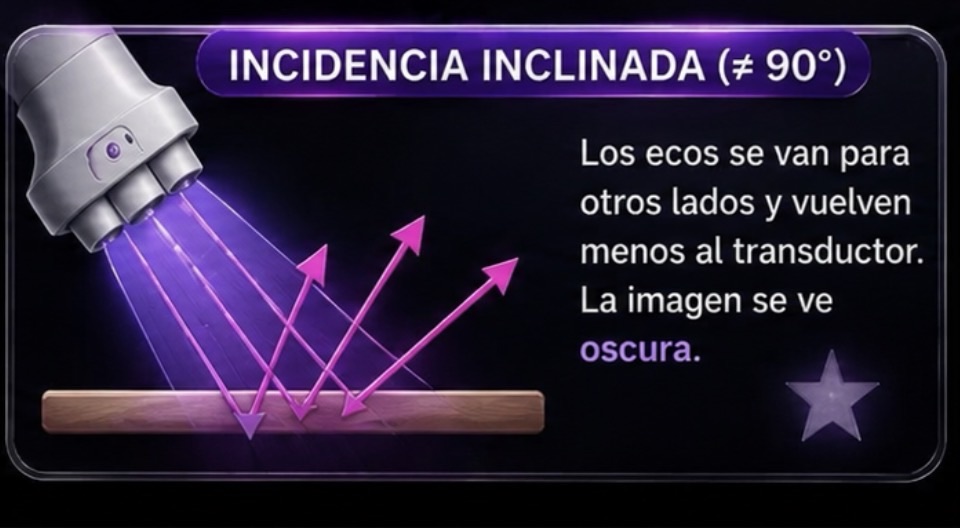

Cuando inclinamos ligeramente la sonda, los fascículos continúan reflejando el ultrasonido, pero ya no lo hacen todos exactamente hacia el transductor. Algunos ecos llegan con pequeñas diferencias de dirección y de tiempo, mientras que otros ni siquiera regresan a la sonda.
Como consecuencia, esa perfecta sincronización se pierde.
Los ecos dejan de reforzarse entre sí y la intensidad total de la señal disminuye rápidamente. El ecógrafo interpreta esa pérdida de energía como una disminución de la ecogenicidad y el tendón adquiere una falsa apariencia hipoecogénica.
Es importante comprender que el tendón no ha cambiado. Sus fibras siguen intactas y su estructura continúa siendo normal. Lo único que ha cambiado es la forma en la que miles de pequeños ecos se combinan antes de regresar al transductor.
En realidad, la anisotropía es el resultado de dos fenómenos físicos que actúan de forma simultánea:
- La reflexión especular, que determina la dirección en la que se refleja el haz ultrasónico.
- La retrodispersión coherente, que explica cómo miles de pequeños ecos reflejados por los fascículos de colágeno se suman para producir una señal intensa cuando todos regresan sincronizados.
La combinación de ambos mecanismos explica por qué una inclinación de apenas unos grados puede transformar un tendón completamente sano en una estructura aparentemente patológica.
¿Qué ocurre en una tendinopatía?
En un tendón sano los fascículos mantienen una organización altamente paralela.
Cuando aparece una tendinopatía, esa arquitectura comienza a perderse.
Las fibras de colágeno se desorganizan, aumenta el contenido de agua, cambia la composición de la matriz extracelular y se altera la disposición de los fascículos.
Como consecuencia, el tejido deja de comportarse como un reflector especular uniforme y también disminuye la retrodispersión coherente.
Por ello, numerosos estudios actuales investigan la respuesta anisotrópica como un posible biomarcador de la organización fibrilar del tendón.
Una nueva forma de entender la anisotropía
Durante años hemos explicado que “el colágeno produce la anisotropía”.
Hoy sabemos que esa afirmación es incompleta.
Sería mucho más correcto decir que:
La anisotropía es la consecuencia de la interacción del haz ultrasónico con la microarquitectura altamente organizada del tejido. La intensa señal ecográfica no depende exclusivamente del colágeno, sino de la organización paralela de sus fascículos, de las interfaces microscópicas existentes entre ellos y de la forma en que miles de pequeños ecos se reflejan y se suman antes de regresar al transductor.
Comprender este concepto cambia por completo la forma de interpretar la ecografía.
La anisotropía deja de ser simplemente un artefacto que debemos evitar para convertirse en una manifestación directa de la organización microscópica del tejido.
Y quizá ahí reside uno de los aspectos más fascinantes del ultrasonido: no solo somos capaces de visualizar un tendón, sino también de obtener información sobre cómo están organizadas sus fibras simplemente observando cómo interactúan con el sonido.
