145. Ecocardiografía.Plano Apical 3 Cámaras.

Ya vamos terminando con los planos apicales. Sólo nos falta el tres cámaras.

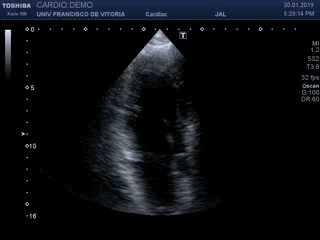

Para conseguirlo (clip 14) partimos del 2 cámaras e imprimimos un poco más de rotación antihoraria a la sonda, hasta que la válvula aórtica asome por el lateral derecho del monitor.

We are already finishing with the apical planes. We only need the three cameras. To achieve this (clip 14) we start from the 2 chambers view and print a little more anti-clockwise rotation to the probe, until the aortic valve appears on the right side of the monitor.
Clip 14

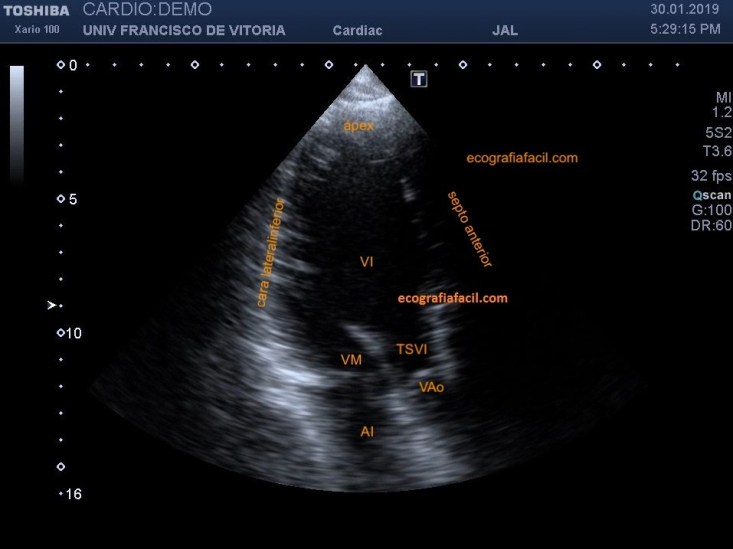

La utilidad de este plano es observar otras paredes del VI para objetivar otros segmentos de las paredes del VI y poder describir las alteraciones en la contracción segmentaria además de la contracción global (fig. 26). En el próximo post explicaremos la segmentación de las diferentes paredes y los territorios vasculares coronarios.

The usefulness of this plane is to observe other LV walls to objectify other segments of the LV walls and to be able to describe the alterations in the segmental contraction as well as the global contraction (Figure 26). In the next post we will explain the segmentation of the different walls and coronary vascular territories.
Fig 26.

Además del estudio muscular, en este plano (que se parece al eje largo, pero con el corazón puesto de pie) se valora bien la patología de la válvula mitral que cursa con prolapso de la misma. Por este motivo hay que cuidar bien los parámetros para obtener una imagen de calidad y, llegado el caso, hacer un zoom selectivo sobre la válvula. Los prolapsos suelan dar insuficiencia con jet de pared que pueden escaparse e infravalorarse si no vamos a buscarlos específicamente.

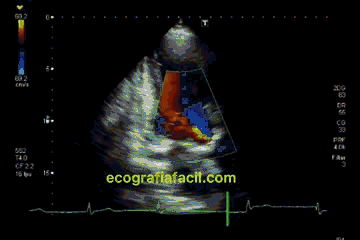

Aquí también pondremos el color para ver esa insuficiencia (clip 15). Y en este plano también pueden verse insuficiencias aórticas con jets excéntricos. Si ese es el caso, realizaremos las mismas maniobras que hicimos en el 5 cámaras.

Also the muscular study, in this plane (which resembles the long axis, but with the heart standing), the pathology of the mitral valve with prolapse of the mitral valve is well evaluated. For this reason, we must take good care of the parameters to obtain a quality image and, if necessary, selectively zoom in on the valve. Prolapses tend to give insufficiency with a wall jet that can escape and be underestimated if we do not specifically look for them.
Here we will also put the color to see that insufficiency (clip 15). And in this plane you can also see aortic insufficiencies with eccentric jets. If that is the case, we will perform the same maneuvers that we did in the 5 chambers view.
Clip 15.
