44. Protocolo de Abdomen. Cava y Aorta.

Hoy toca hablar del corte donde estudiaremos dos vasos principales del abdomen,son Aorta Abdominal y la Vena Cava Inferior.

Este corte que vamos a hacer de cada una de ellas es una primera vista, ya que ambas volverán a ser estudiadas más adelante en el mismo protocolo, pero yo recomiendo una primera visualización de ellas en el contexto del estudio del Lóbulo Hepático Izquierdo por proximidad regional.

Estudiamos estas dos estructuras vasculares en transverso y longitudinal aunque la foto que quede para el protocolo sea, en ambos vasos, solo los cortes longitudinales. Es decir, a los cortes de Páncreas y Ramas Portales Izquierdas vamos a sumarle estas dos imágenes en corte longitudinal.

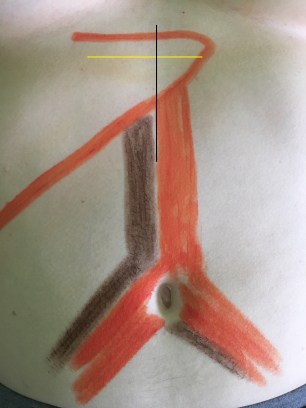

Para ello, dispondremos nuestro transductor en longitudinal o sagital al cuerpo, desde Apéndice Xifoides y en Línea Alba, partiendo del corte axial que realizamos para el estudio de Ramas Izquierdas Portales y lo ejecutamos girando nuestro transductor 90º en sentido horario. En la imagen siguiente pasaríamos de línea amarilla a línea negra girando la sonda 90º hacia la cabeza de la/el paciente. Esta es la imagen:

Today we talk about the cut where we will study two main vessels of the abdomen, are Aorta Abdominal and the Vena Cava Inferior. This cut that we are going to make of each of them is a first sight, since both will be studied again later in the same protocol, but I recommend a first visualization of them in the context of the study of the Left Hepatic Lobe by regional proximity . We study these two vascular structures in transverse and longitudinal although the photo that remains for the protocol is, in both vessels, only the longitudinal cuts. That is to say, to the cuts of Pancreas and Left Portals Rails we are going to add these two images in longitudinal section. For this, we will have our transducer in longitudinal or sagittal to the body, from Appendix Xifoides and in Line Alba, starting from the axial cut that we made for the study of Portals Left Branches and we executed it turning our transducer 90º in clockwise direction. In the next image we would go from the yellow line to the black line turning the probe 90º towards the head of the patient. This is the image:
Línea negra para estudio de Ao y V.Cava inferior.

Ahora tenemos la sonda en línea media, a la izquierda de la/el paciente, la Aorta y a la derecha la Cava. Bien, solo tenemos que angular levemente la sonda hacia la izquierda partiendo de la vertical pura en la Línea Alba para ver la Aorta en longitudinal, y cuando la tengamos nítida, podemos hacer foto. Del mismo modo, recuperando la verticalidad de la sonda angularemos ligeramente a la derecha y encontraremos la Cava.

Now we have the probe in the middle line, to the left of the patient, the Aorta and to the right the Cava. Well, we only have to slightly angle the probe to the left starting from the pure vertical in the Alba Line to see the Aorta in longitudinal, and when we have it clear, we can take a picture. In the same way, recovering the verticality of the probe angles slightly to the right and we will find the Cava.
Detalle angulación respecto de la vertical para estudio de Cava.

Estas son las imágenes que tenemos que guardar:

Aorta

La Aorta se observa ecográficamente anecoica, alargada. No es depresible con la presión de la sonda y tiene latido si nos detenemos a observarla.Está muy próxima al Hígado, pero separada ligeramente. Podemos observar arterias que parten de la Aorta en ese tramo, como son El Tronco Celiaco y la Mesentérica Superior.

The Aorta is observed echographically anechoic, elongated. It is not depressible with the pressure of the probe and has beat if we stop to observe it. It is very close to the Liver, but slightly separated. We can see arteries that start from the Aorta in this section, such as the Celiac Trunk and the Upper Mesenteric.

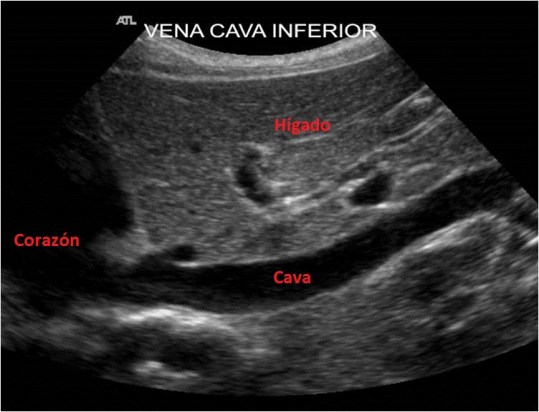

Cava Inferior

La Vena Cava Inferior entra en el corazón con sangre “sucia” y es ese instante el que tenemos que fotografiar. Ecográficamente es anecoica, alargada, ligeramente abombada y físicamente es depresible por compresión. En este corte podemos ver la llegada de la Vena Suprahepática Izquierda que en algunos casos podemos sacarla incluida en este corte, pero yo he preferido estudiarla en el contexto del estudio ecográfico de las Suprahepáticas. Podemos observar que esta vena está en íntimo contacto con el Hígado.

Observaremos también en transverso, pero como he dicho antes, para el protocolo nos quedamos con estas dos imágenes en longitudinal.

Son fáciles de conseguir, en ocasiones lo lograremos con inspiración profunda de la/el paciente, pero otras veces, y sobre todo la Cava, la veremos mucho mejor en espiración.

The Vena Cava Inferior enters the heart with “dirty” blood and that is the moment that we have to photograph. Ultrasound is anechoic, elongated, slightly bulging and physically depressed by compression. In this section we can see the arrival of the Left Suprahepatic Vein that in some cases we can remove it included in this section, but I have preferred to study it in the context of the ultrasound study of the Suprahepatic. We can see that this vein is in intimate contact with the Liver. We will also observe in transverse, but as I said before, for the protocol we are left with these two images in longitudinal. They are easy to get, sometimes we will achieve it with deep inspiration from the patient, but other times, and especially the Cava, we will see it much better in expiration.

Bien, aprovecho este post para responder a mensajes que me llegan solicitándome posición exacta del transductor para la consecución de las imágenes y aclarar unos conceptos:

  1. La colocación de la sonda no te asegura que vayas a conseguir la imagen que perseguimos, porque cada anatomía de cada paciente es diferente y por tanto yo solo puedo ofrecerte una localización aproximada. Ni los mejores tutoriales de ecografía te van a ofrecer esa posibilidad porque la técnica se consigue a base de repeticiones y teniendo claras tres cosas vitales:
    • Cómo colocar la sonda
    • La anatomía a estudio
    • La imagen que tienes que conseguir
      • Con estas tres premisas y solo a base de repeticiones y estudios podrás depurar la técnica y conseguir dichas imágenes perfectas.
  2. Cualquier Técnico que empieza en ecografía tiene un periodo de aprendizaje, mayor o menor dependiendo de su capacidad y del volumen de estudios que haga, igual le pasa a un residente de radiología, la técnica se aprende y solo se llega a una perfecta ejecución de ésta con la práctica.
  3. Desgraciadamente no hay una varita mágica, no funciona así, como cuando aprendemos a caminar, necesitamos a alguien que nos aguante en pie un poco primero y nos levante cuando nos caemos, cuando ya sabemos caminar…entonces olvidamos a quien nos enseñó…jejejeje… Mucho ánimo y recordad “Insistir e insistir hasta conseguir…”

Por cierto, siempre tenemos que sacar imágenes perfectas, es nuestro objetivo, nos pagan por ello, pero haciendo ecografía solo sacamos  una foto de aquello que estamos estudiando, registrando, barriendo o escaneando con nuestra vista, es decir, sacamos una imagen, pero hemos visto cientos para sacar la mejor…siempre buscando hallazgos anormales, siempre atentos 100% a lo que vemos, sacándoles máximo partido al equipo y a las características acústicas de la/el paciente y sabiendo que sacamos una foto, pero estudiamos toda la estructura de la que sacamos esa foto…No somos, ni mucho menos, simples fotógrafos.Exigencia, mucha exigencia y autocrítica para mejorar.

Well, I take this post to respond to messages that come to me requesting exact position of the transducer to achieve the images and clarify some concepts: The placement of the probe does not assure you that you will achieve the image that we pursue, because each anatomy of each patient is different and therefore I can only offer you an approximate location. Neither the best ultrasound tutorials will offer you that possibility because the technique is achieved based on repetitions and having three vital things clear: How to place the probe The anatomy under study The image that you have to get With these three premises and only based on repetitions and studies you can refine the technique and get those perfect images. Any technician who starts on ultrasound has a period of learning, more or less depending on their ability and the volume of studies they do, the same happens to a radiology resident, the technique is learned and only a perfect execution of it is achieved with practice. Unfortunately there is no magic wand, it does not work that way, like when we learn to walk, we need someone to hold us up a little first and get up when we fall, when we already know how to walk … then we forget who taught us .. .jejejeje … Much encouragement and remember “Insist and insist until you get …” By the way, we always have to get perfect images, it’s our goal, we pay for it, but doing ultrasound we only take a picture of what we are studying, recording, scanning or scanning with our eyes, that is, we take a picture, but we have seen hundreds to get the best … always looking for abnormal findings, always attentive 100% to what we see, taking full advantage of the equipment and acoustic characteristics of the patient and knowing that we took a picture, but we studied the entire structure of the one that we took that photo … We are not, far from it, simple photographers.Exact, very demanding and self-critical to improve.
