7. Las Interfases y sus efectos.

Hemos vistos que las interfases son las uniones de tejidos de diferente impedancia, además sabemos que según sea la interfase, el efecto sobre el haz ultrasónico va a variar. Hasta aquí bien, pero debemos conocer los efectos que se dan en estas interfases y comprenderemos también un poco mejor como funcionan.

En una interfase se pueden dar varios efectos, los detallamos:

La Reflexión: Cuando un haz incidente llega a una interfase puede verse reflejado, básicamente de dos formas, según sea la interfase.

Si la interfase es lisa y amplia y las impedancias de los tejidos que las forman son muy diferentes tendremos que gran parte de ese haz se verá reflejado hacia el transductor que es desde donde partió el haz incidente. En estas interfases es importante el ángulo de insonación ya que este tipo de interfases solo devolverán ecos de retorno cuando el haz sea perpendicular a la interfase. Estas interfases se conocen como especulares.

We have seen that interfaces are tissue junctions of different impedance, we also know that depending on the interface, the effect on the ultrasonic beam will vary. So far, well, but we must know the effects that occur in these interfaces and we will also understand a little better how they work. In an interface several effects can be given, we detail them: Reflection: When an incident beam reaches an interface it can be reflected, basically in two ways, depending on the interface. If the interface is smooth and wide and the impedances of the tissues that form them are very different, we will have a large part of that beam reflected towards the transducer from which the incident beam originated. In these interfaces, the insonation angle is important since this type of interfaces will only return echoes when the beam is perpendicular to the interface. These interfaces are known as speculators.

Es calculable, aunque en este caso me parece poco relevante su conocimiento, la energía reflejada en una interfase especular, mediante el coeficiente de reflexión.

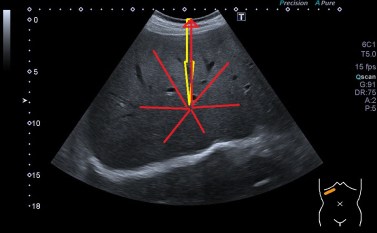

Si la interfase no es tan acusada o las impedancias de los tejidos que la forman es similar puede darse una reflexión difusa donde el haz incidente va a transmitir esa energía en muchas direcciones, con lo cual solo una pequeña parte de la energía del haz incidente va a convertirse en un eco de retorno aprovechable.

It is calculable, although in this case its knowledge seems to me little relevant, the energy reflected in a specular interface, by means of the reflection coefficient. If the interface is not as sharp or the impedances of the tissues that form it is similar, a diffuse reflection can occur where the incident beam will transmit that energy in many directions, with which only a small part of the energy of the incident beam goes to become a profitable return echo.

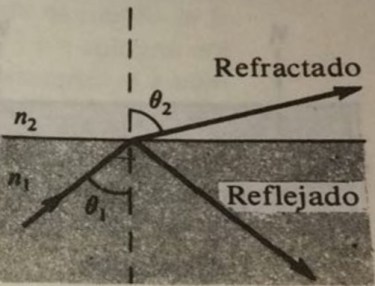

La Refracción: Cuando el haz incidente encuentra una interfase donde la velocidad de propagación es diferente puede observarse un cambio de dirección en la onda ultrasónica.

La refracción es un efecto muy importante ya que puede ser un problema a la hora de hacer  registros erróneos en la imagen, ya que el equipo puede detectar un eco de retorno que venga de un lugar distinto al que se representa en la pantalla.

Refraction: When the incident beam finds an interface where the velocity of propagation is different, a change of direction in the ultrasonic wave can be observed. Refraction is a very important effect since it can be a problem when making erroneous recordings in the image, since the equipment can detect a return echo that comes from a different place than the one represented on the screen.

Así podemos entender como se comporta un haz cuando llega a una interfase.

A efecto de formación de imagen válida es la reflexión en contra de la refracción la que se lleva el protagonismo en este aspecto.

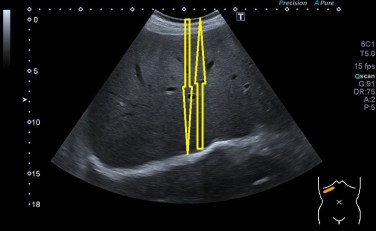

Atenuación: Este es otro efecto típico que se produce cuando la energía del haz se desplaza en un medio homogéneo, ya que al desplazarse este haz, está realizando un trabajo y por lo tanto esa energía se va a convertir en calor, además es fácil de comprender que a medida que atraviesa un tejido el haz ultrasónico se pierde energía ya que la onda ultrasónica va disminuyendo su amplitud a medida que se separa de su punto de partida. Además los ecos de retorno serán mucho más débiles en profundidad que más cerca del transdutor, lógicamente.

Los medios líquidos atenuan muy poco o nada la energía del haz ultrasónico, pero el gas y el hueso hacen que la penetración del haz sea muy difícil y por tanto su poder atenuador es elevadísimo.

La Absorción: Hemos contado en la atenuación que una parte de la energía se transforma en calor, es decir, que el tejido por donde pasa el haz ultrasónico absorbe en calor, parte de esa energía.

Con transductores de frecuencias altas observaremos una atenuación mayor que en estudios realizados con transductores de frecuencia bajas, pero esto ya es adelantarme demasiado…

The effect of valid image formation is the reflection against refraction, which takes center stage in this aspect.
Attenuation: This is another typical effect that occurs when the energy of the beam moves in a homogeneous medium, since when moving this beam, is doing a job and therefore that energy will be converted into heat, it is also easy to To understand that as the tissue passes through a tissue the ultrasonic energy is lost since the ultrasonic wave decreases its amplitude as it separates from its starting point. In addition, the return echoes will be much weaker in depth than closer to the transducer, logically. The liquid media attenuates the energy of the ultrasonic beam very little or nothing, but the gas and the bone make the penetration of the beam very difficult and therefore its attenuating power is very high.
Absorption: We have counted in the attenuation that a part of the energy is transformed into heat, that is to say, that the tissue through which the ultrasonic beam passes absorbs in heat, part of that energy. With transducers of high frequencies we will observe a greater attenuation than in studies carried out with low frequency transducers, but this is already overtaking me too much …
